Motori a marcia a bassa tensione senza spazzole

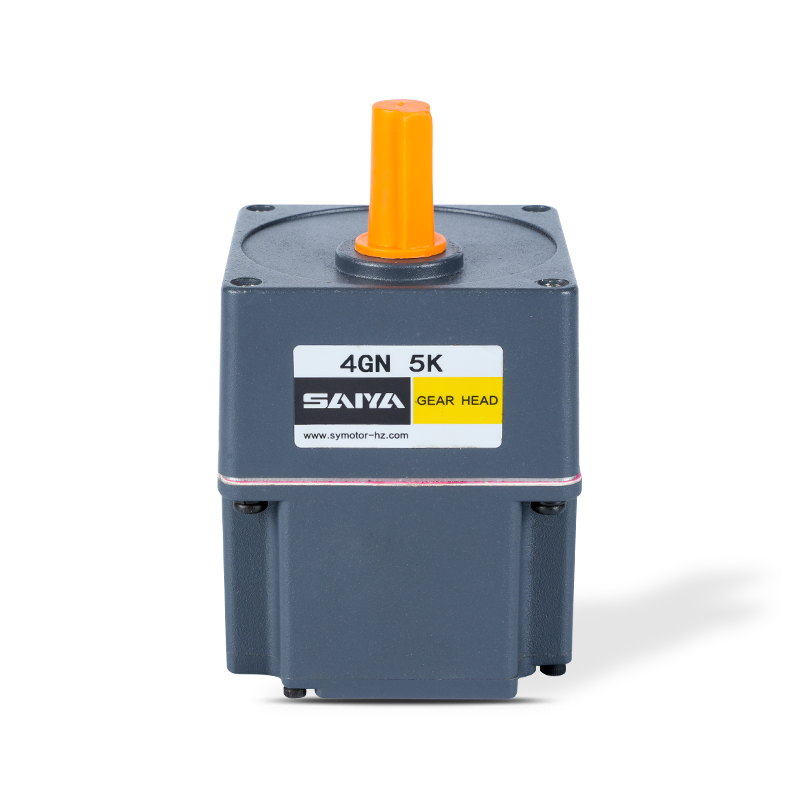

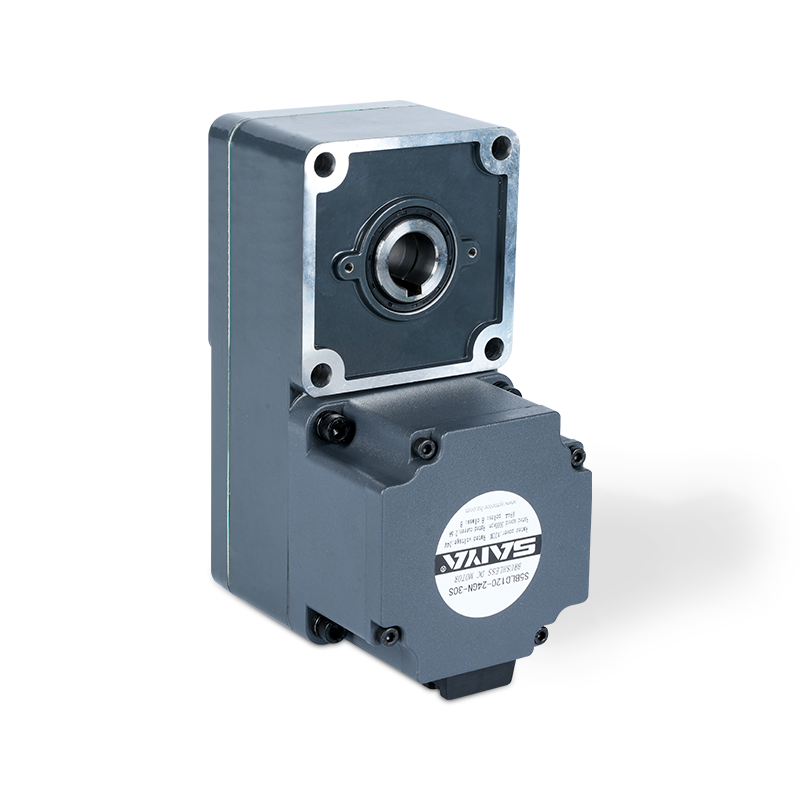

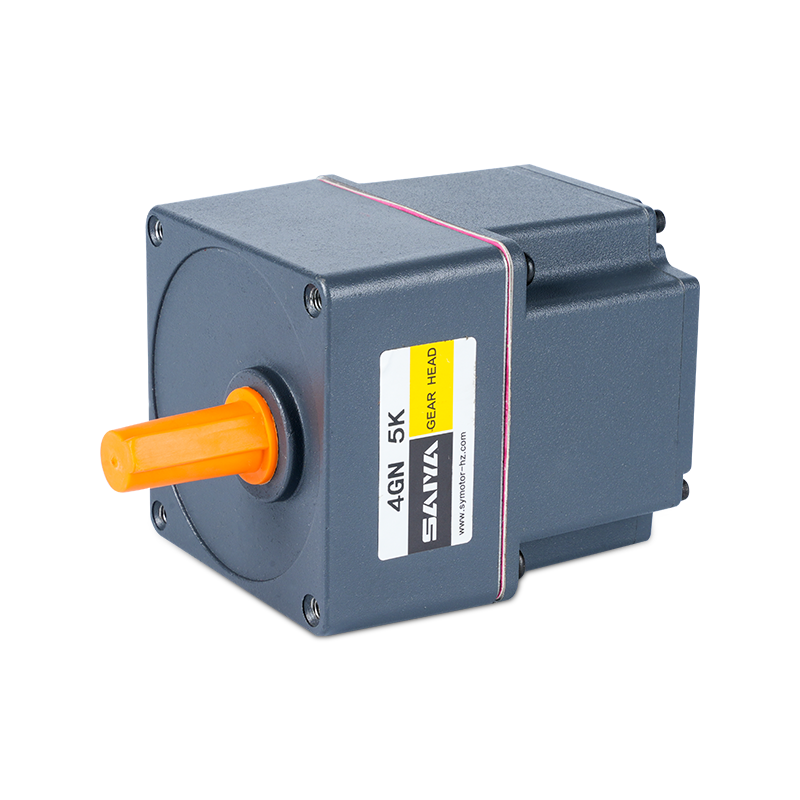

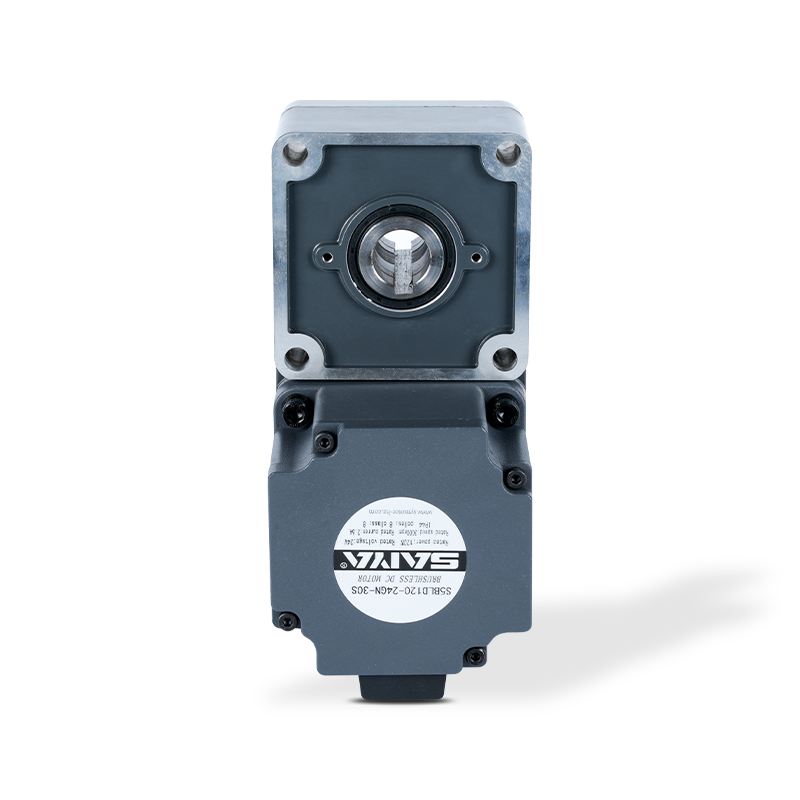

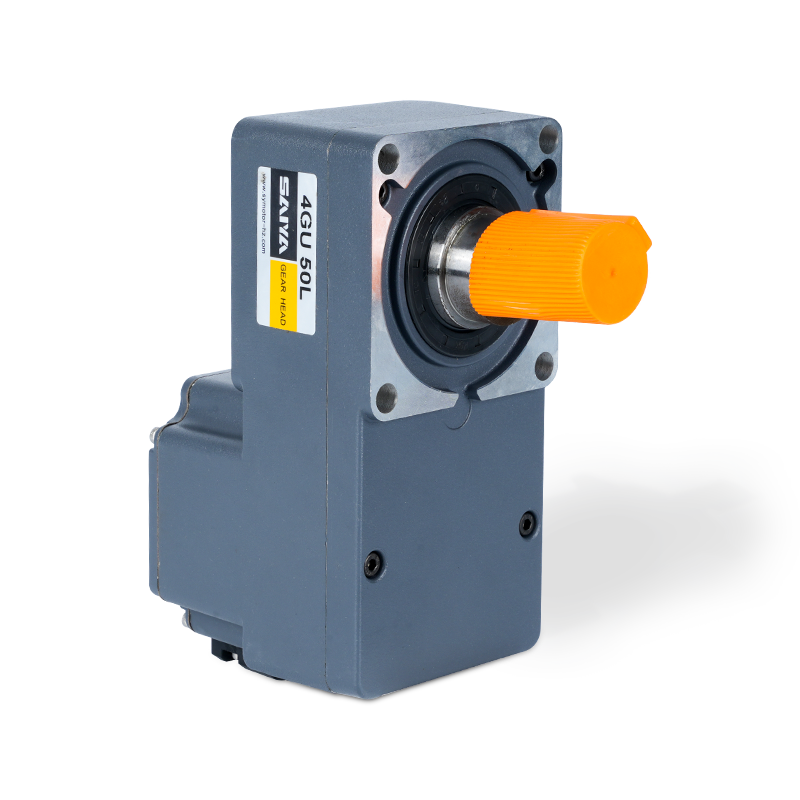

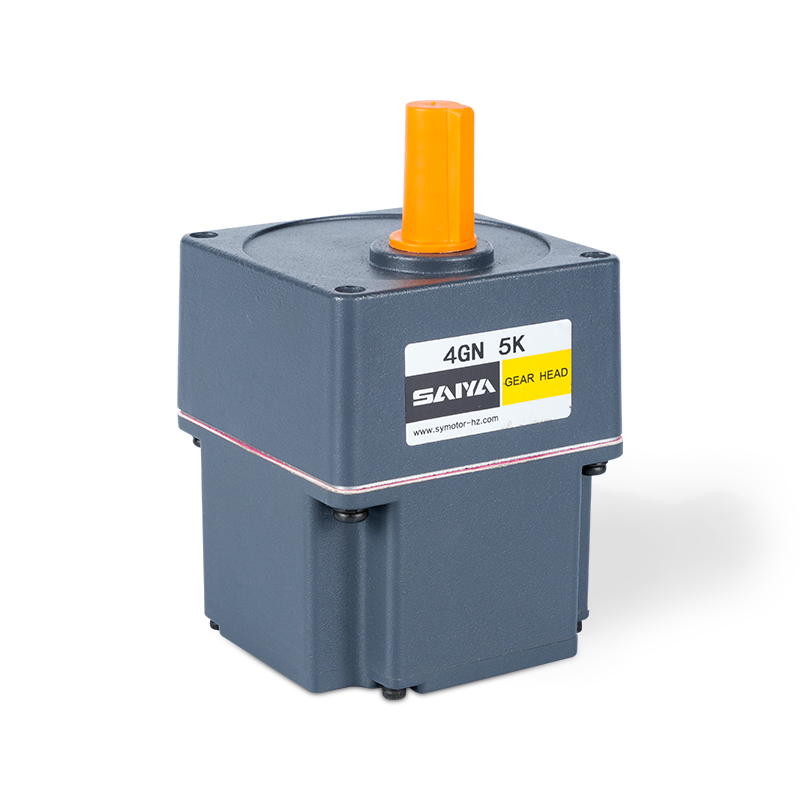

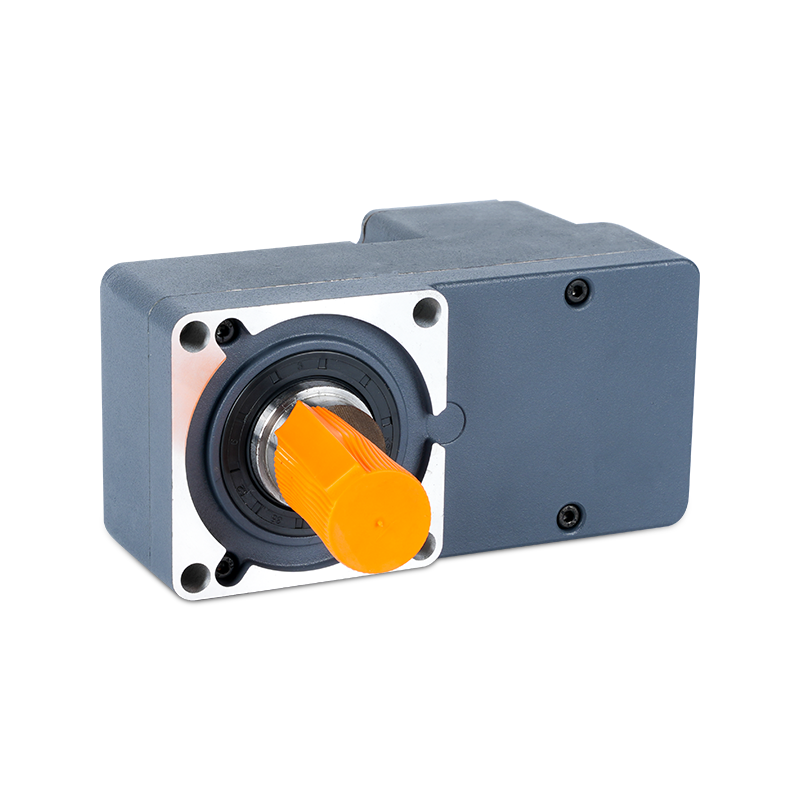

Motore a marcia senza spazzole a 48 V

Dimensione della tensione: 48 V ， 60mmx60mm-104mmx104mm

Potenza nominale: 25-400W

Velocità nominale: 3000 giri / min

Corrente nominale: 1.0-10.5a

Coppia: 0,2-1,27N.M

  • Motore a marcia senza spazzole a 48 V
  • Motore a marcia senza spazzole a 48 V
  • Motore a marcia senza spazzole a 48 V
  • Motore a marcia senza spazzole a 48 V
  • Motore a marcia senza spazzole a 48 V
  • Motore a marcia senza spazzole a 48 V
  • Motore a marcia senza spazzole a 48 V
Nessun articolo precedente   |   PROSSIMO

+ Contattaci + Scarica il catalogo Video del prodotto
APPLICAZIONE ZONA
Siamo un azienda high-tech specializzata nella produzione e vendita di motoriduttori a corrente alternata (CA), piccoli motoriduttori, riduttori epicicloidali servo-specifici, motori a corrente continua brushless e brushless e altri prodotti.

  • Ordinamento logistico

  • Robot automatizzati

  • taglio laser

  • Gate di controllo degli accessi

  • Stazione di alimentazione fotovoltaica

  • Dispositivi medici

  • Agv

Descrizione del prodotto

Il motore a marcia senza spazzole a 48 V è un motore versatile ed efficiente progettato per una gamma di applicazioni. Con dimensioni che vanno da 60 mm x 60 mm a 104 mm x 104 mm, questo motore può adattarsi a varie dimensioni dell'attrezzatura. Vanta una potenza nominale tra 25W e 400 W, rendendolo adatto per compiti sia leggeri che pesanti. Il motore funziona a una velocità nominale costante di 3000 giri / min, garantendo prestazioni fluide e affidabili. Presenta una corrente nominale da 1,0 a 10.5a, che indica le sue capacità di efficienza e risparmio energetico.

Una delle specifiche chiave di questo motore è la sua coppia, classificata a 0,2-1,27 n.m, che fornisce una forza adeguata per la guida di sistemi meccanici. Il design senza spazzole migliora la durata e riduce le esigenze di manutenzione, poiché non ci sono pennelli che si consumano nel tempo. Ciò contribuisce anche all'operazione più silenziosa e alla maggiore efficienza rispetto ai motori spazzolati.

Il motore a marcia senza spazzole da 24 V è ideale per l'uso in sistemi di automazione, robotica, veicoli elettrici e altre applicazioni industriali in cui sono essenziali un controllo preciso e un'affidabilità a lungo termine. La sua dimensione compatta, combinata con robuste caratteristiche delle prestazioni, lo rende una scelta preferita per ingegneri e designer in cerca di soluzioni motorie di alta qualità.

Parametri del motore a bassa tensione

Modello Voltaggio
V 		Corrente senza carico
UN 		Velocità senza carico
RPM 		Potenza nominale
W 		Corrente nominale
UN 		Velocità nominale
RPM 		Coppia nominale
N.M 		Protezione da grado
IP
S2BLD25-48 □ 48 0.30 3400 25 1.0 3000 0.08 20
S5BLD60-48 □ 48 0.30 3400 60 1.8 3000 0.19 20
S5BLD120-48 □ 48 0.45 3600 120 3.5 3000 0.38 20
S6BLD400-48GU 48 1.50 3800 400 10.5 3000 1.27 20

Tipo

Motore a bassa tensione

Tipo Modello
Albero del pignone Albero rotondo
Tipo di filo di piombo S2BLD25-48GN S2BLD25-48A
S4BLD60-48GN S4BLD60-48A
S5BLD120-48gu S5BLD120-48A
S6BLD400-48GU S6BLD400-48A

Passaggi a albero parallelo (venduto separatamente)

Tipo di arresto Modello del arresto Rapporto di attrezzatura
Lunga durata ● basso rumore

2GN □ k

4gn □ k

5gu □ kb

6gu □ kb

3、3.6、5、6、7.5、9 、
12.5、15、18、25、30 、
36、50、60、75、90 、
100、120、150、180、200
2GN10XK/4GN10XK/5GU10XK/6GU10XK (DECIMAL CALDHED)
Immettere il rapporto di ingranaggio nella casella all'interno del nome del modello.

Tavolo da motore a motore ingranaggio

I riduttori e la cassetta centrale possono essere venduti separatamente.

Immettere il rapporto di ingranaggio nella scatola () all'interno del nome del modello.

Lo sfondo colorato □ indica la stessa direzione rotante del motore mentre la direzione rotante degli altri è opposta.

La velocità viene calcolata dividendo la velocità sincrona del motore per il rapporto di marcia. La velocità effettiva è del 2% ~ 20% in meno rispetto al valore visualizzato, a seconda della dimensione del carico.

Per ridurre la velocità oltre il rapporto di ingranaggio nel tavolo, collegare un robot decimale (rapporto di ingranaggio: 10) tra il crollo e il motore. In tal caso, la coppia consentita è 3n · m.

60 unità di coppia di indennità in serie: rialzo (N.M)/ Belowside (KGF.CM)

Rapporto di attrezzatura 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 200
Velocità dell'albero di uscita 1000 830 600 500 400 330 240 200 166 120 100 83 60 50 40 33 30 25 20 16 15
Coppia di indennità 0.19 0.23 0.32 0.38 0.48 0.58 0.81 0.97 1.16 1.44 1.73 2.07 2.52 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00

Unità di coppia di indennità in serie 80: rialzo (N.M)/ Belowside (KGF.CM)

Rapporto di attrezzatura 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 200
Velocità dell'albero di uscita 1000 830 600 500 400 330 240 200 166 120 100 83 60 50 40 33 30 25 20 16 15
Coppia di indennità 0.46 0.56 0.77 0.93 1.16 1.39 1.72 2.06 2.47 3.00 3.61 4.33 6.01 7.22 8.00 8.00 8.00 8.00 8.00 8.00 8.00

Unità di coppia di indennità in serie 90: rialzo (N.M)/ Belowside (KGF.CM)

Rapporto di attrezzatura 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 200
Velocità dell'albero di uscita 1000 830 600 500 400 330 240 200 166 120 100 83 60 50 40 33 30 25 20 16 15
Coppia di indennità 0.92 1.10 1.54 1.86 2.32 2.78 3.44 4.12 4.94 6.00 7.22 8.66 12.0 14.4 18.0 19.9 20.0 20.0 20.0 20.0 20.0

104 unità di coppia di indennità in serie: rialzo (N.M)/ Belowside (KGF.CM)

Rapporto di attrezzatura 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 200
Velocità dell'albero di uscita 833 694 500 416 333 277 200 167 139 100 83 69 50 42 33 28 25 21 17 14 12.5
Coppia di indennità 3.09 3.71 5.16 6.17 7.74 9.28 11.62 3.94 16.73 20.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0

60 Dimensionei in serie (unità mm)

Le viti di montaggio sono incluse con il diavolo.

Tipo di cablaggio di piombo

Peso: Motore: 0,5 kg / Gearhead: 0,48 kg

Modello motore Modello del arresto Rapporto di attrezzatura Dimension
Z2BLD25- □ Gn 2GN □ k 3 ~ 18 32
25 ~ 200 41

Immettere il rapporto ingranaggi nella casella (□) nel nome del modello

Sezione dell'albero del tipo di albero rotondo

Escludere il peso e la forma del motore della sezione dell'albero sono uguali a quelle del tipo di pignone.

Decimale Rowhead

Può essere collegato al tipo di albero del pignone GN. 2GN10XK / Peso: 0,2 kg

Foro spina Wrie Spiegazione del segnale corrispondente

Foro spina 1 2 3 4
Segnale U W Hz Hu
Foro spina 5 6 7 8
Segnale V GND HW VCC

Riduciatore di tipo L 60 pressione L

Dimensioni (unità mm)

Le viti di montaggio sono incluse con il diavolo.

Tipo di cablaggio di piombo

Peso: Motore: 0,9 kg / Gearhead: 0,48 kg

Chiave · Keyway (il tasto è incluso con il arresto)

Foro spina Wrie Spiegazione del segnale corrispondente

Foro spina 1 2 3 4
Segnale U W Hz Hu
Foro spina 5 6 7 8
Segnale V GND HW VCC

Dimensionei in serie 80 (unità mm)

Le viti di montaggio sono incluse con il diavolo.

Tipo di cablaggio di piombo

Peso: Motore: 0,8 kg / Gearhead: 0,8 kg

Modello motore Modello del arresto Rapporto di attrezzatura Dimension
Z4BLD60- □ Gn 4gn □ k 3 ~ 18 32
25 ~ 200 41

Immettere il rapporto ingranaggi nella casella (□) nel nome del modello

Sezione dell'albero del tipo di albero rotondo

Escludere il peso e la forma del motore della sezione dell'albero sono uguali a quelle del tipo di pignone.

Decimale Rowhead

Può essere collegato al tipo di albero del pignone GN. 4gn10xk / peso: 0,41 kg

Chiave · Keyway (il tasto è incluso con il arresto)

Foro spina Wrie Spiegazione del segnale corrispondente

Foro spina 1 2 3 4
Segnale U W Hz Hu
Foro spina 5 6 7 8
Segnale V GND HW VCC

Reduttore di tipo 80 L

Dimensioni (unità mm)

Le viti di montaggio sono incluse con il diavolo.

Tipo di cablaggio di piombo

Peso: Motore: 1,6 kg / Gearhead: 0,8 kg

Chiave · Keyway (il tasto è incluso con il arresto)

Foro spina Wrie Spiegazione del segnale corrispondente

Foro spina 1 2 3 4
Segnale U W Hz Hu
Foro spina 5 6 7 8
Segnale V GND HW VCC

80 Riduciatore di angolo retto

Dimensioni (unità mm)

Le viti di montaggio sono incluse con il diavolo.

Tipo di cablaggio di piombo

Peso: Motore: 1,8 kg / Gearhead: 0,8 kg

Dimensionei in serie 90 (unità mm)

Le viti di montaggio sono incluse con il diavolo.

Tipo di cablaggio di piombo

Peso: Motore: 0,8 kg / Gearhead: 0,8 kg

Modello motore Modello del arresto Rapporto di attrezzatura Dimension
Z5BLD120- □ Gu 5gu □ kb 3 ~ 200 65.5

Immettere il rapporto ingranaggi nella casella (□) nel nome del modello

Sezione dell'albero del tipo di albero rotondo

Escludere il peso e la forma del motore della sezione dell'albero sono uguali a quelle del tipo di pignone.

Decimale Rowhead

Può essere collegato al tipo di albero del pignone GN. 5gn10xk / peso: 0,65 kg

Chiave · Keyway (il tasto è incluso con il arresto)

Foro spina Wrie Spiegazione del segnale corrispondente

Foro spina 1 2 3 4
Segnale U W Hz Hu
Foro spina 5 6 7 8
Segnale V GND HW VCC

Riduttore di tipo 90 L

Dimensioni (unità mm)

Le viti di montaggio sono incluse con il diavolo.

Tipo di cablaggio di piombo

Peso: Motore: 2,0 kg / Gearhead: 1,5 kg

Chiave · Keyway (il tasto è incluso con il arresto)

Foro spina Wrie Spiegazione del segnale corrispondente

Foro spina 1 2 3 4
Segnale U W Hz Hu
Foro spina 5 6 7 8
Segnale V GND HW VCC

90 Riduciatore ad angolo retto

Dimensioni (unità mm)

Le viti di montaggio sono incluse con il diavolo.

Tipo di cablaggio di piombo

Peso: Motore: 2,8 kg / Gearhead: 1,5 kg

104 Dimensionei in serie (unità MM)

Le viti di montaggio sono incluse con il diavolo.

Tipo di cablaggio di piombo

Peso: Motore: 2,5 kg / Gearhead: 2,1 kg

Modello motore Modello del arresto Rapporto di attrezzatura Dimension
Z6BLD400- □ GU 6gu □ kb 3 ~ 200 72

Immettere il rapporto ingranaggi nella casella (□) nel nome del modello

Sezione dell'albero del tipo di albero rotondo

Escludere il peso e la forma del motore della sezione dell'albero sono uguali a quelle del tipo di pignone.

Foro spina Wrie Spiegazione del segnale corrispondente

Il significato della disposizione del cavo corrispondente
1 2 3 4 5 6 7 8 9 10
W Hu U HV V HW Maglia in metallo VCC 5V GND

Chiave · Keyway (la chiave è inclusa con il robot)

104 l Riduciatore di tipo

Dimensioni (unità mm)

Le viti di montaggio sono incluse con il diavolo.

Tipo di cablaggio di piombo

Peso: Motore: 4,3 kg / Gearhead: 2,1 kg

Chiave · Keyway (il tasto è incluso con il arresto)

Foro spina Wrie Spiegazione del segnale corrispondente

Foro spina 1 2 3 4
Segnale U W Hz Hu
Foro spina 5 6 7 8
Segnale V GND HW VCC

104 Riduttore di angolo retto

Dimensioni (unità mm)

Le viti di montaggio sono incluse con il diavolo.

Tipo di cablaggio di piombo

Peso: Motore: 4,3 kg / Gearhead: 2,1 kg

Foro spina Wrie Spiegazione del segnale corrispondente

Foro spina 1 2 3 4
Segnale U W Hz Hu
Foro spina 5 6 7 8
Segnale V GND HW VCC
