Cambio planetario elicoidale

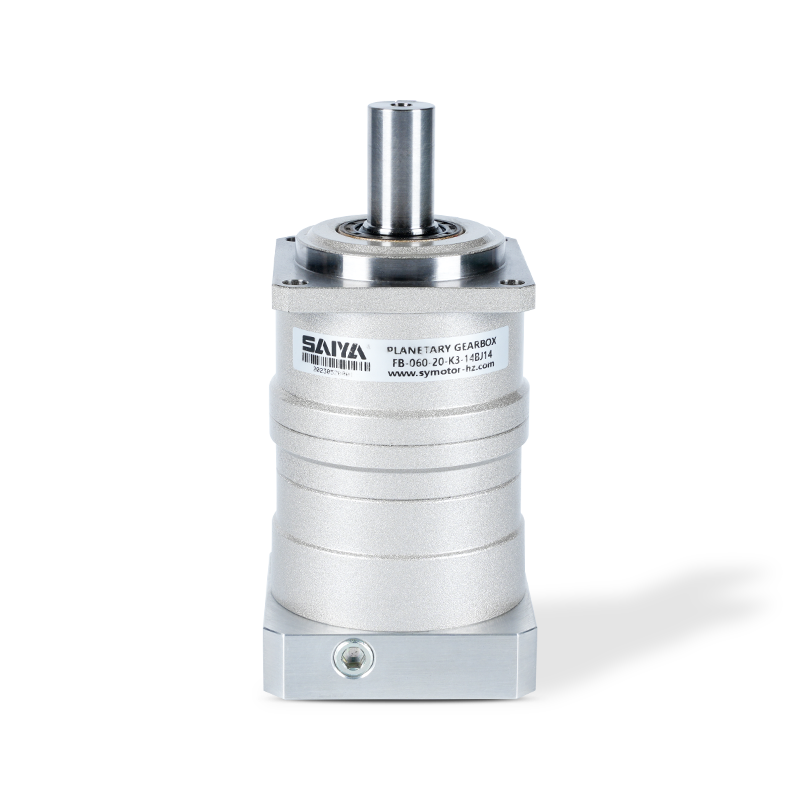

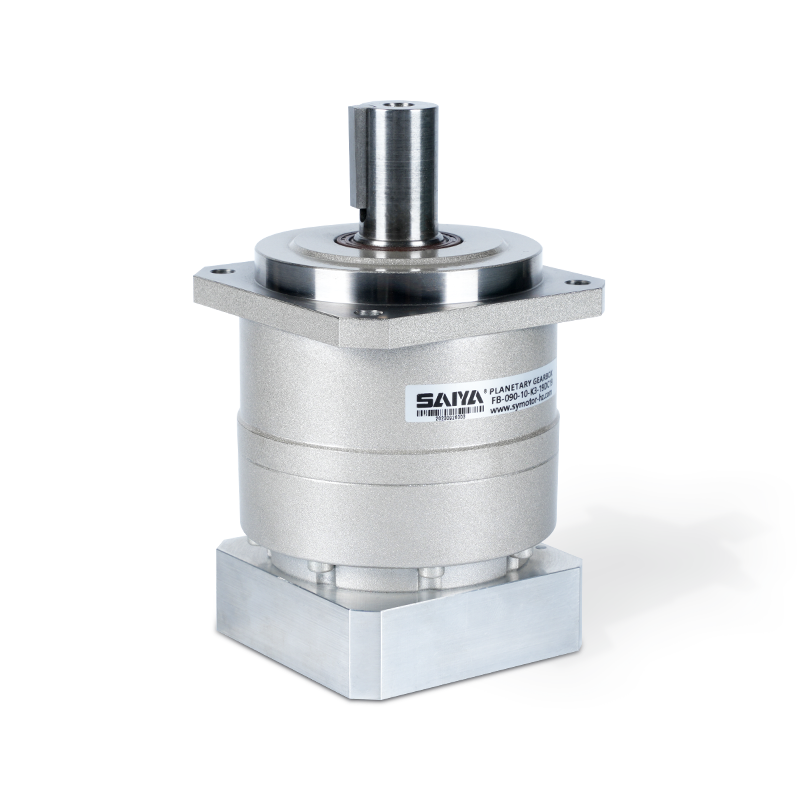

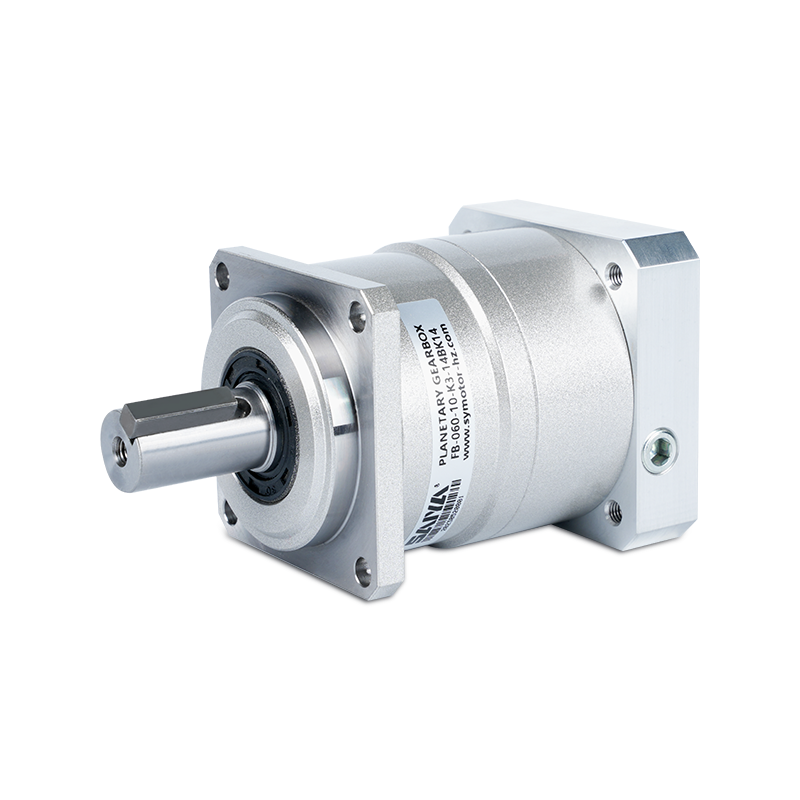

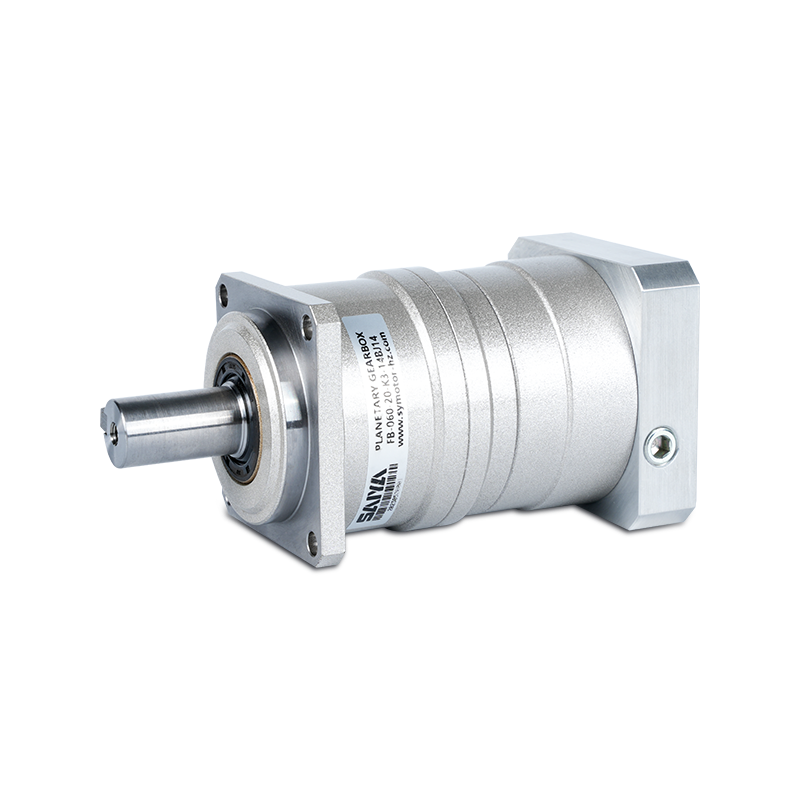

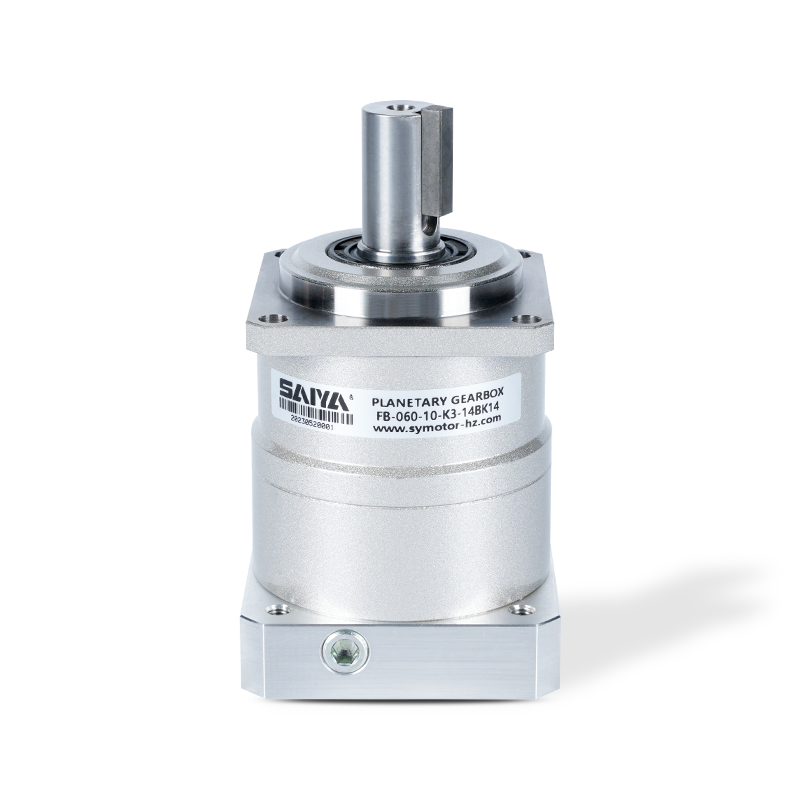

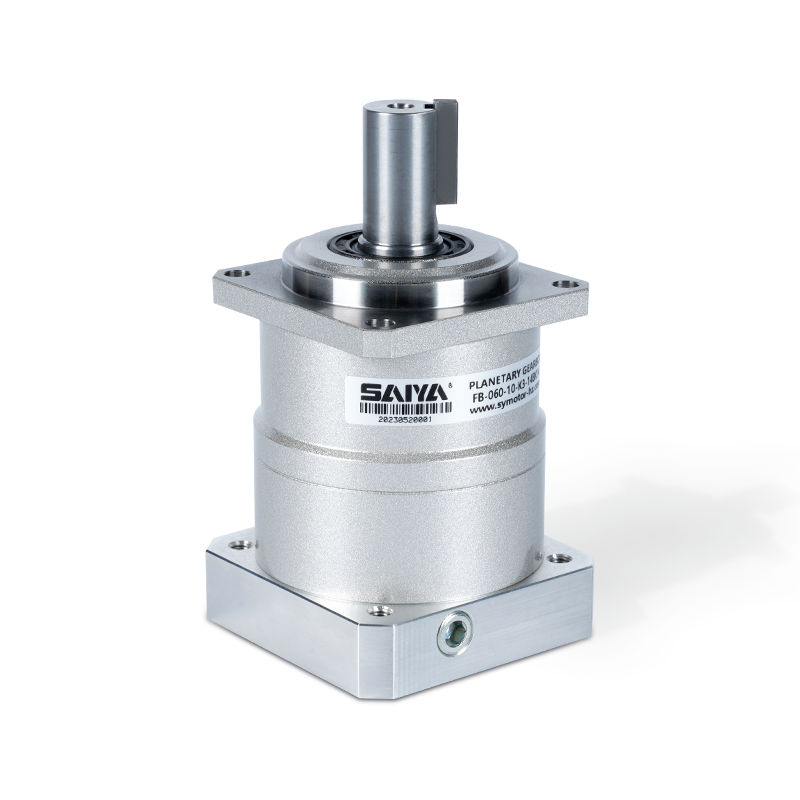

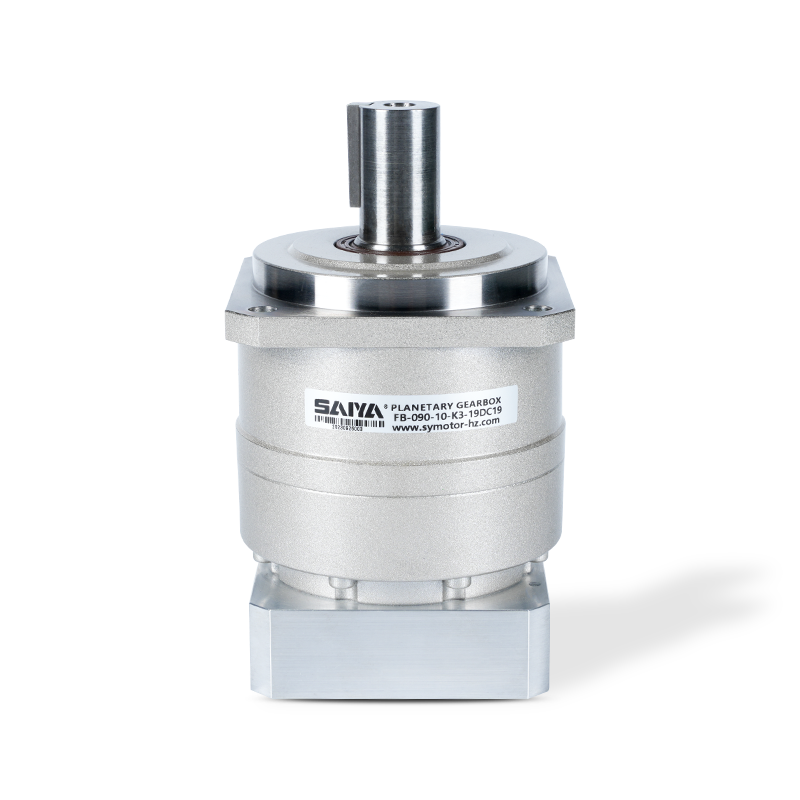

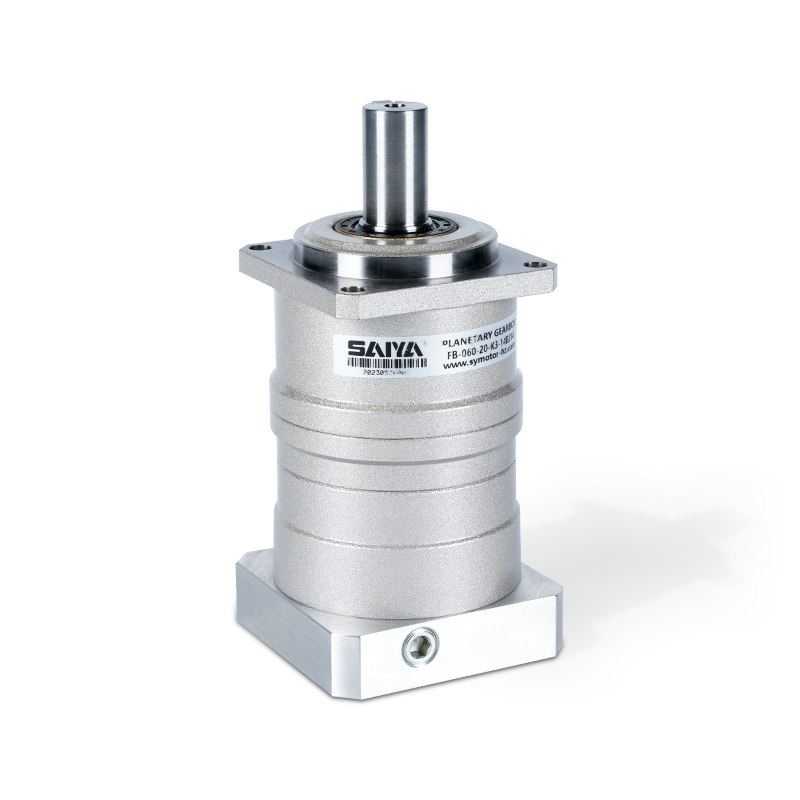

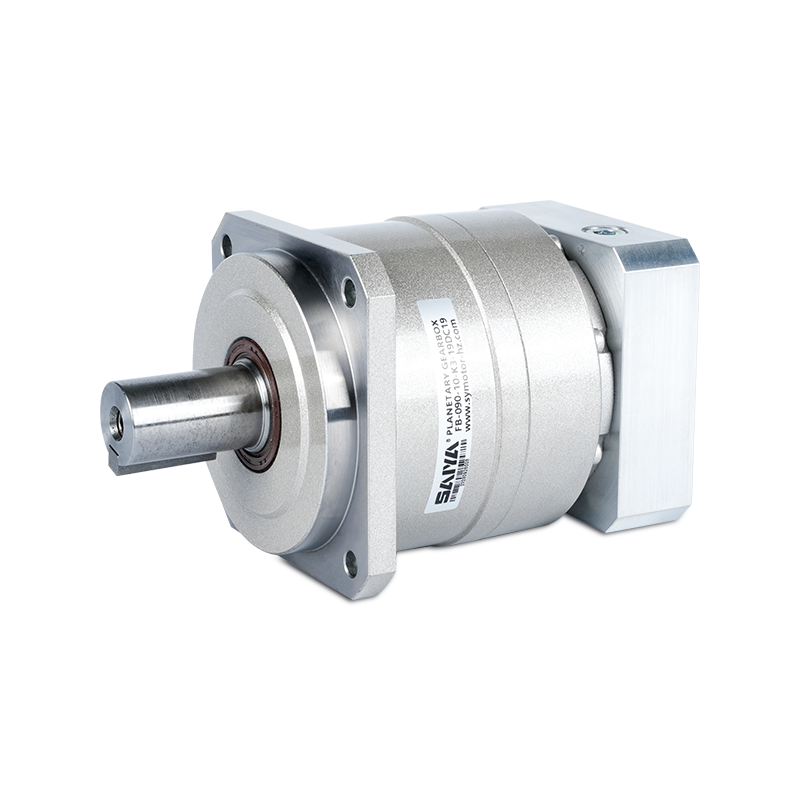

Serie FB 60 90 115 142 180 220 cambio planetario elicoidale

Serie di ingranaggi elicoidali FB/uscita della flangia quadrata/marcia elicoidale/rapporto di riduzione: 3-100

Autorizzazione di ritorno: 3-5 Arcmin

  • Serie FB 60 90 115 142 180 220 cambio planetario elicoidale
  • Serie FB 60 90 115 142 180 220 cambio planetario elicoidale
  • Serie FB 60 90 115 142 180 220 cambio planetario elicoidale
  • Serie FB 60 90 115 142 180 220 cambio planetario elicoidale
  • Serie FB 60 90 115 142 180 220 cambio planetario elicoidale
  • Serie FB 60 90 115 142 180 220 cambio planetario elicoidale
  • Serie FB 60 90 115 142 180 220 cambio planetario elicoidale
  • Serie FB 60 90 115 142 180 220 cambio planetario elicoidale
  • Serie FB 60 90 115 142 180 220 cambio planetario elicoidale
PRECEDENTE   |   Nessun articolo successivo

+ Contattaci + Scarica il catalogo Video del prodotto
APPLICAZIONE ZONA
Siamo un azienda high-tech specializzata nella produzione e vendita di motoriduttori a corrente alternata (CA), piccoli motoriduttori, riduttori epicicloidali servo-specifici, motori a corrente continua brushless e brushless e altri prodotti.

  • Ordinamento logistico

  • Robot automatizzati

  • taglio laser

  • Gate di controllo degli accessi

  • Stazione di alimentazione fotovoltaica

  • Dispositivi medici

  • Agv

Descrizione del prodotto

La serie di cambi FB, rinomata per la loro precisione e affidabilità, offre una vasta gamma di opzioni per adattarsi a varie applicazioni industriali. Con un design incentrato sull'efficienza e sulle prestazioni, questi cambi sono dotati di ingranaggi elicoidali che garantiscono un funzionamento regolare e livelli di rumore minimi.

Con una configurazione di uscita della flangia quadrata, la serie FB è progettata per fornire un'integrazione senza soluzione di continuità a diverse configurazioni di macchinari. L'inclusione di ingranaggi elicoidali in questi cambi migliora la trasmissione della coppia, riducendo al contempo il contraccolpo, con conseguente trasferimento di potenza e un miglioramento del controllo sulla regolazione della velocità.

Uno degli attributi notevoli della serie FB è la sua gamma versatile di rapporti di marcia, vanno da 3-100k. Questa ampia selezione consente agli utenti di adattare il cambio alle loro esigenze specifiche, sia che coinvolga applicazioni ad alta velocità o requisiti di coppia esigenti. Inoltre, il cambio offre una gamma precisa di backlash di 3-5 arcminuti, garantendo un posizionamento accurato e un gioco minimo durante il funzionamento.

Utilizzato in robotica, automazione o qualsiasi altra impostazione industriale in cui la precisione e l'affidabilità sono fondamentali, la serie FB di cambi è una soluzione affidabile. La sua solida costruzione, unita alla tecnologia di ingranaggio avanzata, garantisce prestazioni ed efficienza a lungo termine, rendendola una scelta preferita per ingegneri e produttori in tutto il mondo. .

Operazione tranquilla

Gli ingranaggi elicoidali contribuiscono a ridurre le vibrazioni e il rumore.

Alta precisione

Il contraccolpo standard è di 5 min-min, ideale per il controllo di precisione.

Alta rigidità e coppia

L'elevata rigidità e la coppia elevata sono state raggiunte da cuscinetti a rulli di ago non accusato.

Collegamento dell'adattatore-bush

Può essere attaccato a qualsiasi motore in tutto il mondo.

Nessuna perdita di grasso

Soluzione perfetta con un grasso anti-separazione ad alta viscosità.

Senza manutenzione

Non è necessario sostituire il grasso per la durata dell'unità può essere collegato in qualsiasi posizione.

FB-042 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Telaio
misurare 		Palcoscenico Rapporto Nominalee
coppia di output 		Massimo
coppia di output 		Coppia di arresto di emergenza Nominal
Velocità di input 		Massimo
Velocità di input 		Consentito
Carico radialee 		Consentito
Carico assiale
[NM] [NM] [NM] [RPM] [RPM] [N] [N]
42 1 singolo 3 6 12 30 4000 8000 240 270
4 9 18 35 4000 8000 270 300
5 9 18 35 4000 8000 290 330
6 9 18 35 4000 8000 310 360
7 9 18 35 4000 8000 320 380
8 9 18 35 4000 8000 340 410
9 6 12 30 4000 8000 350 430
10 6 12 30 4000 8000 360 450
2 Raddoppiare 15 6 12 30 4000 8000 410 540
16 9 18 35 4000 8000 420 550
20 9 18 35 4000 8000 460 610
25 9 18 35 4000 8000 490 640
28 9 18 35 4000 8000 510 640
30 6 12 30 4000 8000 520 640
35 9 18 35 4000 8000 550 640
40 9 18 35 4000 8000 570 640
45 6 12 30 4000 8000 600 640
50 9 18 35 4000 8000 620 640
60 9 18 35 4000 8000 660 640
70 9 18 35 4000 8000 690 640
80 9 18 35 4000 8000 710 640
90 6 12 30 4000 8000 710 640
100 6 12 30 4000 8000 710 640

※ 8 ※ 9 ※ 10
Telaio misurare Palcoscenico Rapporto Massimo radial carico Massimo assiale carico Peso Momentoo Di inerzia (≤φ8) Moment Di inerzia (≤φ14)
[N] [N] [kg] [kgcm²] [kgcm²]
42 1 Separare 3 710 640 0.6 0.053 0.17
4 710 640 0.041 0.16
5 710 640 0.036 0.15
6 710 640 0.034 0.15
7 710 640 0.032 0.15
8 710 640 0.031 0.15
9 710 640 0.031 0.15
10 710 640 0.03 0.15
2
Double 		15 710 640 0.7 0.035 -
16 710 640 0.038 一
20 710 640 0.034 -
25 710 640 0.034 -
28 710 640 0.038 一
30 710 640 0.03 一
35 710 640 0.034 -
40 710 640 0.03 一
45 710 640 0.034 一
50 710 640 0.03 -
60 710 640 0.03 -
70 710 640 0.03 -
80 710 640 0.03 一
90 710 640 0.03 一
100 710 640 0.03 -

1. Con la velocità di input nominale, la durata del servizio è di 20.000 ore.

2. La coppia massima quando si avvia e si ferma.

3. La coppia massima quando riceve shock (fino a 1.000 volte).

4. La velocità di input media massima.

5. La massima velocità di input momentanea.

6. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al centro dell'albero di uscita, al carico assiale 0)

7. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al cuscinetto lato uscita. Carico radiale 0)

8. Il carico radiale massimo che il riduttore può accettare.

9. Il carico assiale massimo può accettare il riduttore.

10. Il peso può variare leggermente modello in modalità.

FB-060 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Telaio
misurare 		Palcoscenico Rapporto Nominalee
produzione coppia 		Massimo
produzione coppia 		Emergenza
fermare coppia 		Nominal
ingresso velocità 		Massimo
ingresso velocità 		Consentito
radiale carico 		Consentito
Carico assiale
[NM] [NM] [NM] [RPM] [RPM] [N] [N]
060 1
Separare 		3 18 35 80 3000 6000 430 310
4 27 50 100 3000 6000 470 360
5 27 50 100 3000 6000 510 390
6 27 50 100 3000 6000 540 430
7 27 50 100 3000 6000 570 460
8 27 50 100 3000 6000 600 480
9 18 35 80 3000 6000 620 510
10 18 35 80 3000 6000 640 530
2
Raddoppiare 		15 18 35 80 3000 6000 740 630
16 27 50 100 3000 6000 750 650
20 27 50 100 3000 6000 810 720
25 27 50 100 3000 6000 870 790
28 27 50 100 3000 6000 910 830
30 18 35 80 3000 6000 930 860
35 27 50 100 3000 6000 980 920
40 27 50 100 3000 6000 1000 970
45 18 35 80 3000 6000 1100 1000
50 27 50 100 3000 6000 1100 1100
60 27 50 100 3000 6000 1200 1100
70 27 50 100 3000 6000 1200 1100
80 27 50 100 3000 6000 1200 1100
90 18 35 80 3000 6000 1200 1100
100 18 35 80 3000 6000 1200 1100
FB-060 ※ 8 ※ 9 ※ 10
Telaio
misurare 		Palcoscenico Rapporto Massimo
Carico radiale 		Massimo
Carico assiale 		Peso Momentooo
Di inerzia
(≤φ8) 		Moment
Di inerzia
(≤φ14) 		Moment
di inerzia
(≤φ19)
[N] [N] [kg] [kgcm²] [kgcm²] [kgcm²]
060 1
Separare 		3 1200 1100 1.4 0.14 0.22 0.43
4 1200 1100 0.095 0.17 0.38
5 1200 1100 0.077 0.16 0.36
6 1200 1100 0.068 0.15 0.36
7 1200 1100 0.062 0.14 0.35
8 1200 1100 0.059 0.14 0.35
9 1200 1100 0.057 0.14 0.34
10 1200 1100 0.056 0.14 0.34
2
Raddoppiare 		15 1200 1100 1.6 0.055 0.14
16 1200 1100 0.057 0.14
20 1200 1100 0.054 0.13 一
25 1200 1100 0.053 0.13 一
28 1200 1100 0.055 0.14 一
30 1200 1100 0.049 0.13 -
35 1200 1100 0.053 0.13
40 1200 1100 0.049 0.13
45 1200 1100 0.053 0.13
50 1200 1100 0.049 0.13
60 1200 1100 0.049 0.13
70 1200 1100 0.049 0.13 一
80 1200 1100 0.049 0.13 一
90 1200 1100 0.049 0.13 一
100 1200 1100 0.049 0.13 一

1. Con la velocità di input nominale, la durata del servizio è di 20.000 ore.

2. La coppia massima quando si avvia e si ferma.

3. La coppia massima quando riceve shock (fino a 1.000 volte).

4. La velocità di input media massima.

5. La massima velocità di input momentanea.

6. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al centro dell'albero di uscita, al carico assiale 0)

7. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al cuscinetto lato uscita. Carico radiale 0)

8. Il carico radiale massimo che il riduttore può accettare.

9. Il carico assiale massimo può accettare il riduttore.

10. Il peso può variare leggermente da modello a modalità.

FB-090 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Telaio
misurare 		Palcoscenico Rapporto Nominalee
produzione coppia 		Massimo
produzione coppia 		Emergenza
fermare coppia 		Nominal
ingresso velocità 		Massimo
ingresso velocità 		Consentito
radialee carico 		Consentito
assiale carico
[NM" [NM] [NM] [RPM] [RPM] [N] [N]
090 1
Separare 		3 50 80 200 3000 6000 810 930
4 75 125 250 3000 6000 890 1100
5 75 125 250 3000 6000 960 1200
6 75 125 250 3000 6000 1000 1300
7 75 125 250 3000 6000 1100 1300
8 75 125 250 3000 6000 1100 1400
9 50 80 200 3000 6000 1200 1500
10 50 80 200 3000 6000 1200 1600
2
Raddoppiare 		15 50 80 200 3000 6000 1400 1900
16 75 125 250 3000 6000 1400 1900
20 75 125 250 3000 6000 1500 2100
25 75 125 250 3000 6000 1600 2200
28 75 125 250 3000 6000 1700 2200
30 50 80 200 3000 6000 1700 2200
35 75 125 250 3000 6000 1800 2200
40 75 125 250 3000 6000 1900 2200
45 50 80 200 3000 6000 2000 2200
50 75 125 250 3000 6000 2100 2200
60 75 125 250 3000 6000 2200 2200
70 75 125 250 3000 6000 2300 2200
80 75 125 250 3000 6000 2400 2200
90 50 80 200 3000 6000 2400 2200
100 50 80 200 3000 6000 2400 2200

FB-090 ※ 8 ※ 9 ※ 10
Telaio
misurare 		Palcoscenico Rapporto Massimo
radial carico 		Massimo
assiale carico 		Peso Momentoooo
Di inerzia
(≤φ8) 		Moment
Di inerzia
(≤φ14) 		Moment
di inerzia
(≤φ19) 		Moment
di inerzia
(≤φ28)
[N] [N] [kg] [kgcm² ] [kgcm²] [kgcm²] [kgcm²]
090 1
Separare 		3 2400 2200 3.7 一 0.72 1.2 3.2
4 2400 2200 一 0.49 0.95 3.0
5 2400 2200 0.40 0.86 2.9
6 2400 2200 一 0.36 0.82 2.8
7 2400 2200 一 0.32 0.79 2.8
8 2400 2200 一 0.31 0.77 2.8
9 2400 2200 一 0.29 0.76 2.8
10 2400 2200 0.29 0.75 2.8
2
Raddoppiare 		15 2400 2200 4.2 0.13 0.28 0.72 一
16 2400 2200 0.15 0.30 0.74
20 2400 2200 0.13 0.28 0.72 一
25 2400 2200 0.12 0.28 0.71 一
28 2400 2200 0.14 0.29 0.73
30 2400 2200 0.10 0.25 0.70
35 2400 2200 0.12 0.27 0.71 一
40 2400 2200 0.099 0.25 0.70
45 2400 2200 0.12 0.27 0.71
50 2400 2200 0.098 0.25 0.69
60 2400 2200 0.098 0.25 0.69 一
70 2400 2200 0.097 0.25 0.69 一
80 2400 2200 0.097 0.25 0.69 -
90 2400 2200 0.097 0.25 0.69 一
100 2400 2200 0.097 0.25 0.69 -

1. Con la velocità di input nominale, la durata del servizio è di 20.000 ore.

2. La coppia massima quando si avvia e si ferma.

3. La coppia massima quando riceve shock (fino a 1.000 volte).

4. La velocità di input media massima.

5. La massima velocità di input momentanea.

6. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al centro dell'albero di uscita, al carico assiale 0)

7. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al cuscinetto lato uscita. Carico radiale 0)

8. Il carico radiale massimo che il riduttore può accettare.

9. Il carico assiale massimo può accettare il riduttore.

10. Il peso può variare leggermente da modello a modalità.

FB-115 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Telaio
misurare 		Palcoscenico Rapporto Nominalee
produzione coppia 		Massimo
coppia di output 		Emergenza
fermare coppia 		Nominal
ingresso velocità 		Massimo
ingresso velocità 		Consentito
radiale carico 		Consentito
assiale carico
[NM" [NM" [NM" [RPM] [ RPM] [N] [N]
115 1
Separare 		3 120 225 500 3000 6000 1300 1500
4 120 330 625 3000 6000 1500 1700
5 180 330 625 3000 6000 1600 1900
6 180 330 625 3000 6000 1700 2000
7 180 330 625 3000 6000 1800 2100
8 180 330 625 3000 6000 1900 2300
9 120 225 500 3000 6000 1900 2400
10 120 225 500 3000 6000 2000 2500
2
Raddoppiare 		15 120 225 500 3000 6000 2300 3000
16 180 330 625 3000 6000 2300 3100
20 180 330 625 3000 6000 2500 3400
25 180 330 625 3000 6000 2700 3700
28 180 330 625 3000 6000 2800 3900
30 120 225 500 3000 6000 2900 3900
35 180 330 625 3000 6000 3000 3900
40 180 330 625 3000 6000 3200 3900
45 120 225 500 3000 6000 3300 3900
50 180 330 625 3000 6000 3400 3900
60 180 330 625 3000 6000 3600 3900
70 180 330 625 3000 6000 3800 3900
80 180 330 625 3000 6000 4000 3900
90 120 225 500 3000 6000 4200 3900
100 120 225 500 3000 6000 4300 3900

FB-115 ※ 8 ※ 9 ※ 10
Telaio
misurare 		Palcoscenico Rapporto Massimo
Carico radiale 		Massimo
assiale carico 		Peso Momentoooo
di inerzia
(≤φ14) 		Moment
di inerzia
(≤φ19) 		Moment
di inerzia
(≤φ28) 		Moment
di inerzia
(≤φ38)
[N] [N] [kg] [kgcm²] [kgcm² ] [kgcm² ] [kgcm² ]
115 1
Separare 		3 4300 3900 8 - 3.3 5.3 13
4 4300 3900 - 2.0 4.1 12
5 4300 3900 - 1.6 3.6 11
6 4300 3900 - 1.3 3.3 11
7 4300 3900 - 1.1 3.2 11
8 4300 3900 - 1.0 3.1 11
9 4300 3900 - 0.98 3.0 11
10 4300 3900 0.95 3.0 11
2
Raddoppiare 		15 4300 3900 8.9 0.43 0.86 2.8 一
16 4300 3900 0.48 0.92 2.9
20 4300 3900 0.40 0.83 2.8 一
25 4300 3900 0.38 0.82 2.8 一
28 4300 3900 0.44 0.88 2.8 一
30 4300 3900 0.29 0.74 2.7 一
35 4300 3900 0.37 0.81 2.7
40 4300 3900 0.28 0.73 2.7 一
45 4300 3900 0.37 0.80 2.7
50 4300 3900 0.28 0.73 2.7 一
60 4300 3900 0.28 0.73 2.7 一
70 4300 3900 0.28 0.73 2.7 一
80 4300 3900 0.28 0.73 2.7 一
90 4300 3900 0.27 0.73 2.7 一
100 4300 3900 0.27 0.73 2.7 -

1. Con la velocità di input nominale, la durata del servizio è di 20.000 ore.

2. La coppia massima quando si avvia e si ferma.

3. La coppia massima quando riceve shock (fino a 1.000 volte).

4. La velocità di input media massima.

5. La massima velocità di input momentanea.

6. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al centro dell'albero di uscita, al carico assiale 0)

7. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al cuscinetto lato uscita. Carico radiale 0)

8. Il carico radiale massimo che il riduttore può accettare.

9. Il carico assiale massimo può accettare il riduttore.

10. Il peso può variare leggermente da modello a modalità.

FB-140 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Telaio
misurare 		Palcoscenico Rapporto Nominalee
produzione coppia 		Massimo
produzione coppia 		Emergenza
fermare coppia 		Nominal
ingresso velocità 		Massimo
ingresso velocità 		Consentito
Carico radialee 		Consentito
Carico assiale
[NM] [NM] [NM] [RPM] [RPM] [N] [N]
140 1
Separare 		3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 360 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100
2
Raddoppiare 		15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200

FB-140 ※ 8 ※ 9 ※ 10
Telaio
misurare 		Palcoscenico Rapporto Massimo
radial carico 		Massimo
assiale carico 		Peso Momentoooo
di inerzia
(≤φ19) 		Moment
di inerzia
(≤φ28) 		Moment
di inerzia
(≤φ38) 		Moment
di inerzia
(≤φ48)
[N] [N] [kg] [kgcm² [kgcm²] [kgcm² [kgcm²]
140 1
Separare 		3 9100 8200 16 一 12 20 42
4 9100 8200 一 7.5 15 37
5 9100 8200 5.8 14 36
6 9100 8200 4.9 13 35
7 9100 8200 一 4.1 12 34
8 9100 8200 一 3.8 12 34
9 9100 8200 一 3.6 11 34
10 9100 8200 3.5 11 34
2
Raddoppiare 		15 9100 8200 17 1.3 3.2 11
16 9100 8200 1.5 3.5 11 一
20 9100 8200 1.2 3.1 11 一
25 9100 8200 1.1 3.1 11 一
28 9100 8200 1.4 3.3 11 一
30 9100 8200 0.85 2.8 10 一
35 9100 8200 1.1 3.1 11 一
40 9100 8200 0.83 2.8 10 一
45 9100 8200 1.1 3.0 11 一
50 9100 8200 0.81 2.8 10
60 9100 8200 0.81 2.8 10 一
70 9100 8200 0.80 2.8 10 -
80 9100 8200 0.80 2.8 10 -
90 9100 8200 0.80 2.8 10 一
100 9100 8200 0.80 2.8 10 一

1. Con la velocità di input nominale, la durata del servizio è di 20.000 ore.

2. La coppia massima quando si avvia e si ferma.

3. La coppia massima quando riceve shock (fino a 1.000 volte).

4. La velocità di input media massima.

5. La massima velocità di input momentanea.

6. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al centro dell'albero di uscita, al carico assiale 0)

7. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al cuscinetto lato uscita. Carico radiale 0)

8. Il carico radiale massimo che il riduttore può accettare.

9. Il carico assiale massimo può accettare il riduttore.

10. Il peso può variare leggermente da modello a modalità.

FB-180 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Telaio
misurare 		Palcoscenico Rapporto Nominalee
coppia di output 		Massimo
coppia di output 		Emergenza
fermare coppia 		Nominal
ingresso velocità 		Massimo
ingresso velocità 		Consentito
radialee carico 		Consentito
Carico assiale
[NM" [NM" [NM" [RPM] [RPM] [N] [N]
180 1
Separare 		3 500 970 2200 1500 3000 5600 4300
4 750 1400 2750 1500 3000 6200 4900
5 750 1400 2750 1500 3000 6700 5400
6 750 1400 2750 1500 3000 7100 5800
7 750 1400 2750 1500 3000 7400 6300
8 750 1400 2750 1500 3000 7800 6600
9 500 970 2200 1500 3000 8100 7000
10 500 970 2200 1500 3000 8400 7300
2
Raddoppiare 		15 500 970 2200 1500 3000 9600 8700
16 750 1400 2750 1500 3000 9800 8900
20 750 1400 2750 1500 3000 11000 9900
25 750 1400 2750 1500 3000 11000 11000
28 750 1400 2750 1500 3000 12000 11000
30 500 970 2200 1500 3000 12000 12000
35 750 1400 2750 1500 3000 13000 13000
40 750 1400 2750 1500 3000 13000 13000
45 500 970 2200 1500 3000 14000 14000
50 750 1400 2750 1500 3000 14000 14000
60 750 1400 2750 1500 3000 15000 14000
70 750 1400 2750 1500 3000 15000 14000
80 750 1400 2750 1500 3000 15000 14000
90 500 970 2200 1500 3000 15000 14000
100 500 970 2200 1500 3000 15000 14000

FB-180 ※ 8 ※ 9 ※ 10
Telaio
misurare 		Palcoscenico Rapporto Massimo
radial carico 		Massimo
assiale carico 		Peso Momentoooo
di inerzia
(≤φ28) 		Moment
di inerzia
(≤φ38) 		Moment
di inerzia
(≤φ48) 		Moment
di inerzia
(≤φ65)
[N] [ N] [kg] [kgcm²] [kgcm² ] [kgcm² ] [kgcm² ]
180 1
Separare 		3 15000 14000 36 一 44 66 130
4 15000 14000 一 28 50 110
5 15000 14000 一 22 44 100
6 15000 14000 一 18 41 100
7 15000 14000 一 16 38 99
8 15000 14000 一 15 37 97
9 15000 14000 一 14 36 97
10 15000 14000 14 36 96
2
Raddoppiare 		15 15000 14000 37 4.7 12 34
16 15000 14000 5.4 13 35
20 15000 14000 4.4 12 34 -
25 15000 14000 4.2 12 34 一
28 15000 14000 4.9 13 35
30 15000 14000 3.2 11 33 一
35 15000 14000 4.1 12 34
40 15000 14000 3.2 11 33
45 15000 14000 4.0 12 34
50 15000 14000 3.1 11 33
60 15000 14000 3.1 11 33 一
70 15000 14000 3.1 11 33 一
80 15000 14000 3.1 11 33 一
90 15000 14000 3.1 11 33 一
100 15000 14000 3.1 11 33

1. Con la velocità di input nominale, la durata del servizio è di 20.000 ore.

2. La coppia massima quando si avvia e si ferma.

3. La coppia massima quando riceve shock (fino a 1.000 volte).

4. La velocità di input media massima.

5. La massima velocità di input momentanea.

6. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al centro dell'albero di uscita, al carico assiale 0)

7. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al cuscinetto lato uscita. Carico radiale 0)

8. Il carico radiale massimo che il riduttore può accettare.

9. Il carico assiale massimo può accettare il riduttore.

10. Il peso può variare leggermente da modello a modalità.

FB-220 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Telaio
misurare 		Palcoscenico Rapporto Nominalee
produzione coppia 		Massimo
produzione coppia 		Emergenza
fermare coppia 		Nominal
ingresso velocità 		Massimo
ingresso velocità 		Consentito
radiale carico 		Consentito
assiale carico
[NM" [NM] [NM] [RPM] [RPM] [N] [N]
220 1
Separare 		3 1000 1600 4000 1000 2000 5800 6400
4 1500 2300 5000 1000 2000 6400 7200
5 1500 2300 5000 1000 2000 6900 7900
6 1500 2300 5000 1000 2000 7300 8600
7 1500 2300 5000 1000 2000 7700 9200
8 1500 2200 5000 1000 2000 8000 9700
9 1000 1900 4000 1000 2000 8400 10000
10 1000 1600 4000 1000 2000 8700 11000
2
Raddoppiare 		15 1000 1600 4000 1000 2000 9900 13000
16 1500 2300 5000 1000 2000 10000 13000
20 1500 2300 5000 1000 2000 11000 14000
25 1500 2300 5000 1000 2000 12000 14000
28 1500 2300 5000 1000 2000 12000 14000
30 1000 1600 4000 1000 2000 13000 14000
35 1500 2300 5000 1000 2000 13000 14000
40 1500 2300 5000 1000 2000 14000 14000
45 1000 1300 4000 1000 2000 14000 14000
50 1500 2300 5000 1000 2000 15000 14000
60 1500 2300 5000 1000 2000 15000 14000
70 1500 2300 5000 1000 2000 15000 14000
80 1500 1800 5000 1000 2000 15000 14000
90 1000 1300 4000 1000 2000 15000 14000
100 1000 1200 4000 1000 2000 15000 14000

FB-220 ※ 8 ※ 9 ※ 10
Telaio
misurare 		Palcoscenico Rapporto Massimo
Carico radiale 		Massimo
assiale carico 		Peso Momentooo
Di inerzia
(≤φ38) 		Moment
Di inerzia
(≤φ48) 		Moment
di inerzia
(≤φ65)
[N] [N] [kg] [KGCM2] [kgcm² ] [kgcm²]
220 1
Separare 		3 15000 14000 53 一 90 150
4 15000 14000 一 62 120
5 15000 14000 一 52 110
6 15000 14000 一 47 110
7 15000 14000 一 42 100
8 15000 14000 40 100
9 15000 14000 一 39 99
10 15000 14000 一 38 98
2
Raddoppiare 		15 15000 14000 54 14 36
16 15000 14000 16 37
20 15000 14000 14 35
25 15000 14000 14 35 一
28 15000 14000 15 36 一
30 15000 14000 12 34 一
35 15000 14000 13 35
40 15000 14000 12 33 一
45 15000 14000 13 35
50 15000 14000 12 33 一
60 15000 14000 12 33
70 15000 14000 12 33 一
80 15000 14000 12 33 一
90 15000 14000 12 33 一
100 15000 14000 12 33 -

1. Con la velocità di input nominale, la durata del servizio è di 20.000 ore.

2. La coppia massima quando si avvia e si ferma.

3. La coppia massima quando riceve shock (fino a 1.000 volte).

4. La velocità di input media massima.

5. La massima velocità di input momentanea.

6. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al centro dell'albero di uscita, al carico assiale 0)

7. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al cuscinetto lato uscita. Carico radiale 0)

8. Il carico radiale massimo che il riduttore può accettare.

9. Il carico assiale massimo può accettare il riduttore.

10. Il peso può variare leggermente da modello a modalità.

+ Comprendere i parametri dettagliati del prodotto
Prodotti correlati
ISTITUZIONI AUTORITARIE
CERTIFICAZIONI MULTIPLE
Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Contattaci
  • Upload

Chi siamo
Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Zhejiang Saiya Intelligent Manufacturing Co., Ltd. Fondata nel 2009, con 15 anni di esperienza nel settore, è un impresa high-tech specializzata nella produzione e vendita di micro motoriduttori AC, piccoli motoriduttori AC, motoriduttori DC a spazzole, motoriduttori DC brushless BLDC, riduttori epicicloidali di precisione e rulli motore... ecc. Siamo Cina all ingrosso Serie FB 60 90 115 142 180 220 cambio planetario elicoidale Fornitori E OEM/ODM Serie FB 60 90 115 142 180 220 cambio planetario elicoidale Produttori, motori e i riduttori Saiya sono ampiamente utilizzati in robot industriali, logistica intelligente, macchine per nuove energie, robot AGV e altri settori avanzati. Inoltre, svolgono ruoli critici nell industria alimentare, del confezionamento, tessile, elettronica, apparecchiature mediche e macchinari specializzati, offrendo soluzioni convenienti e differenziate per diversi settori. Per migliorare i nostri vantaggi in termini di differenziazione ed economicità, disponiamo di una nostra società commerciale, Hangzhou Saiya Transmission Equipment Co., LTD, con sede a Hangzhou, Zhejiang, vicino ai porti di Shanghai e Ningbo, che gestisce il mercato nazionale ed estero. Grazie alla vendita e alla distribuzione diretta, garantiamo una distribuzione globale e un assistenza clienti completa, offrendo soluzioni di alta qualità, economiche e affidabili a tutti i nostri clienti.

Cultura aziendale

Autentico Affidabile
La qualità si distingue naturalmente.

Valori fondamentali: Sviluppare se stessi e prendersi cura degli altri.

Visione:Diventa un esperto di servizi nel campo della trasmissione intelligente.

La nostra missione:Fornire servizi di alta qualità e creare valore per i clienti.

Filosofia del servizio:Perseguire la felicità materiale e spirituale di tutti i dipendenti e contribuire al progresso e allo sviluppo della società umana.

  • 2009

    Stabilimento

  • 80+

    Personale

  • 5+

    Linea di produzione
Notizia
