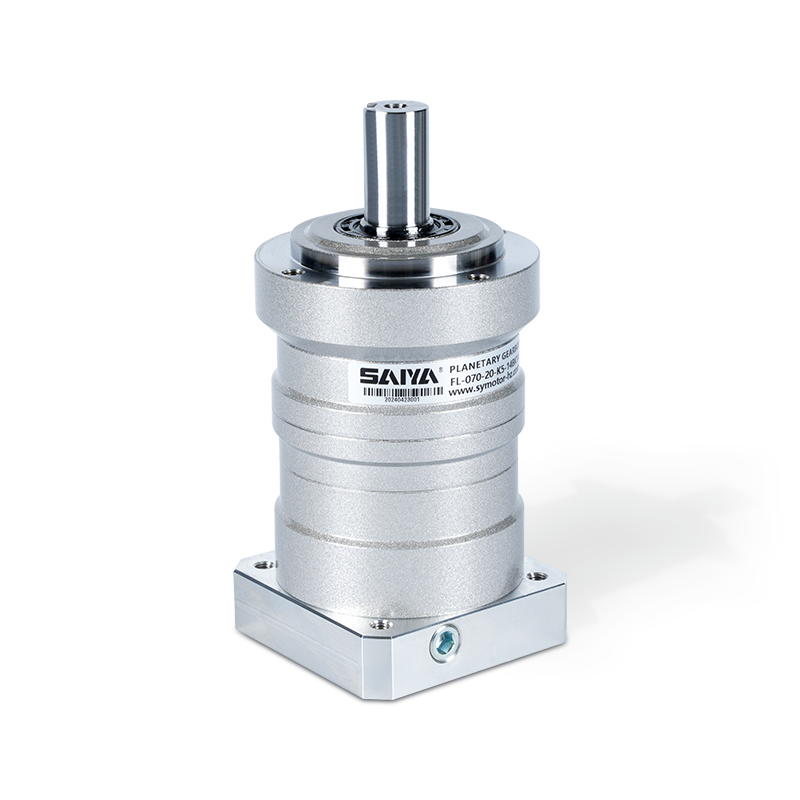

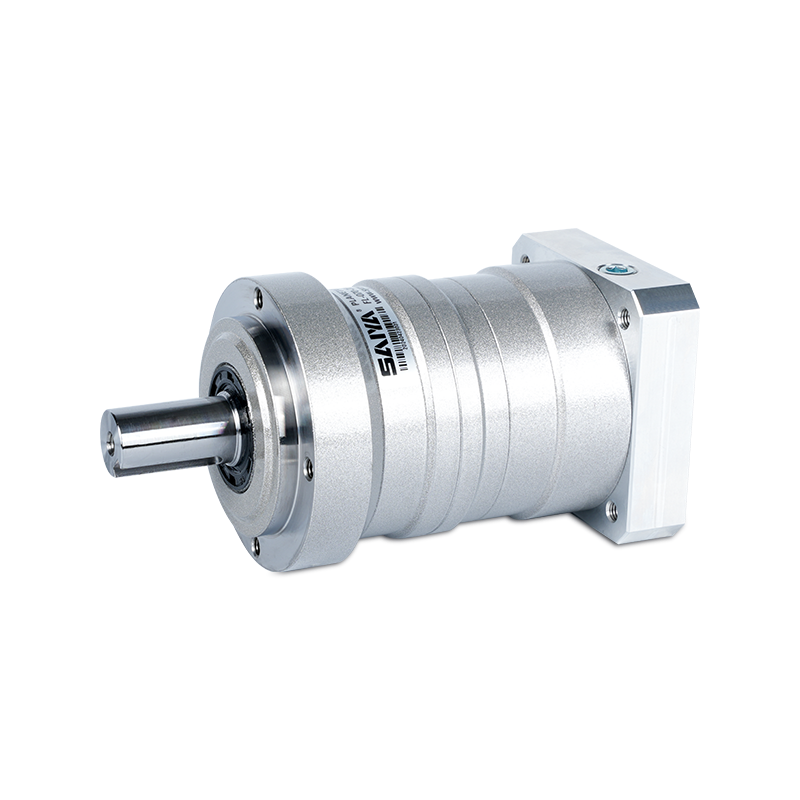

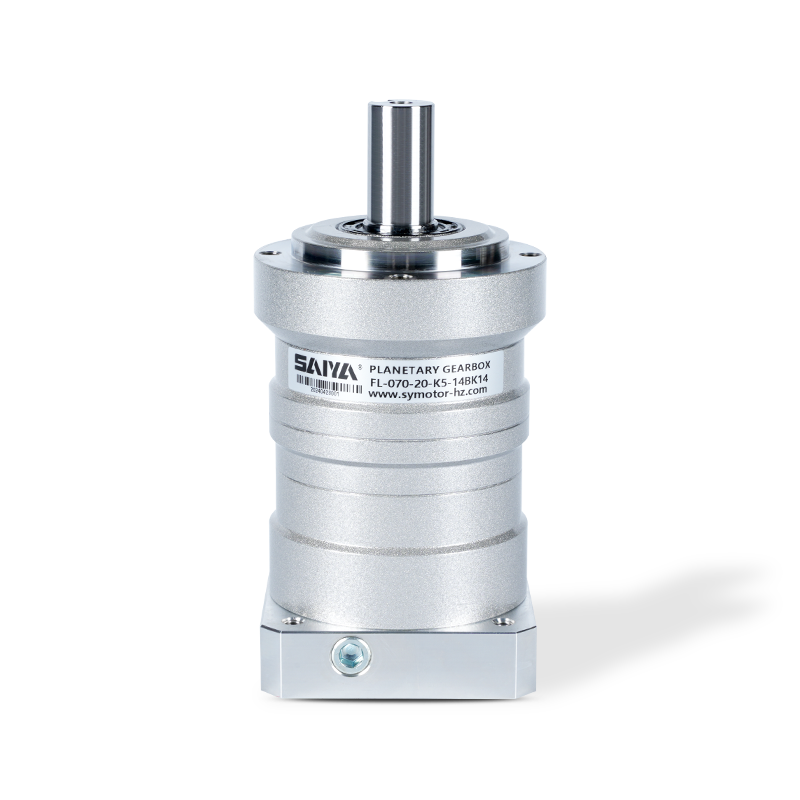

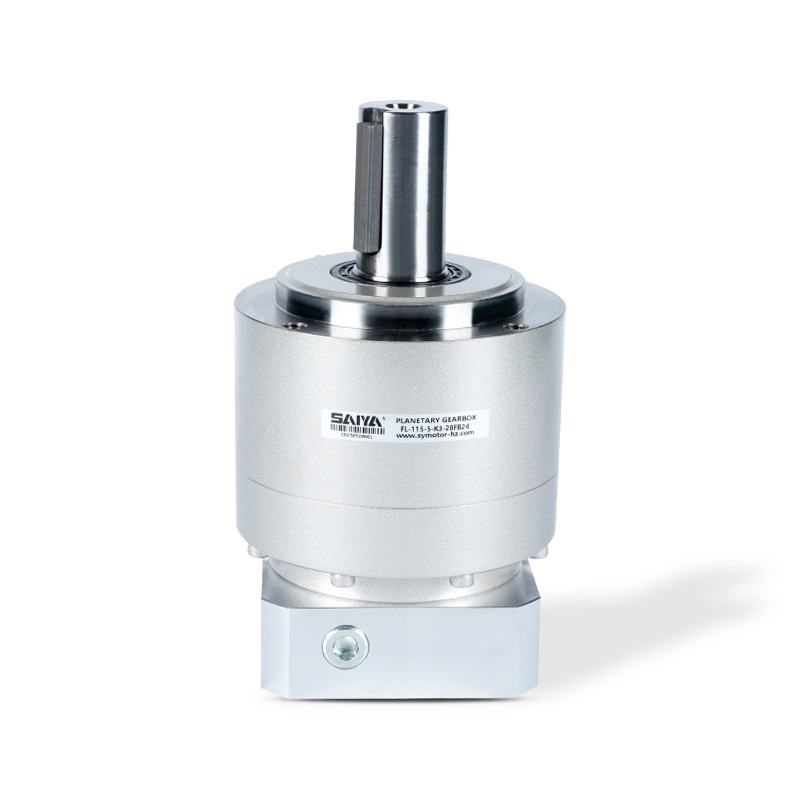

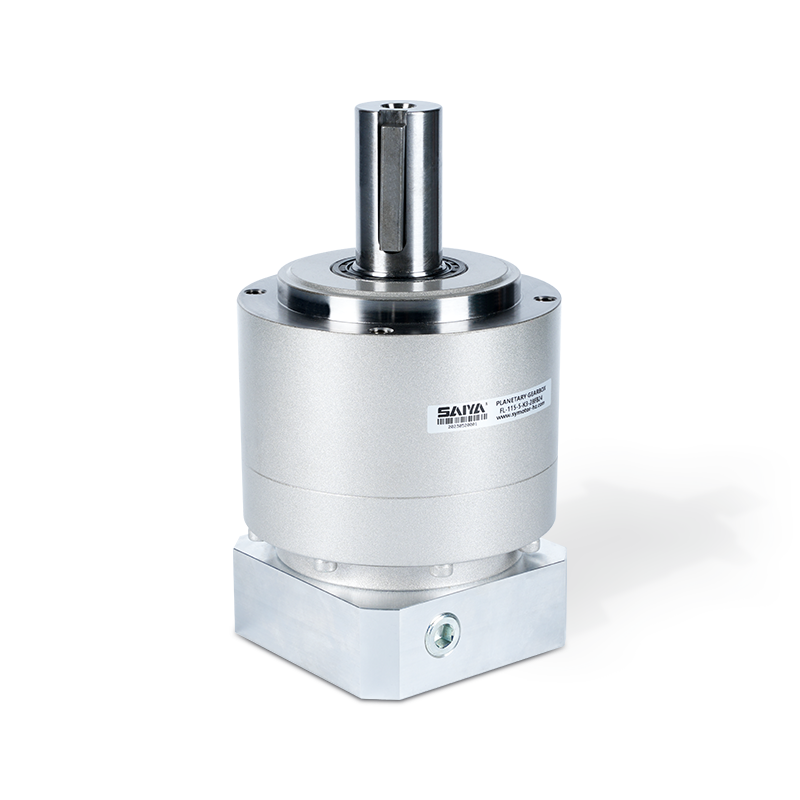

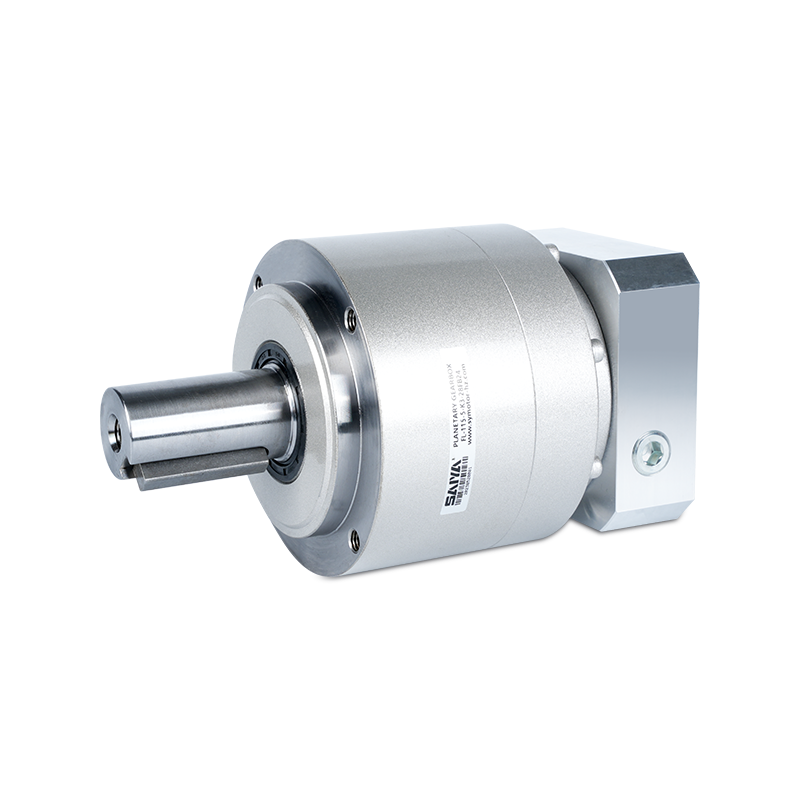

Cambio planetario elicoidale

Serie FL 60 90 115 142 180 220 cambio planetario elicoidale

Serie di ingranaggi elicoidali FL/Flangia circolare Uscita/Dimensione Gamma: 60-220mm

Livello: 1-2 livelli

Albero di ingresso diametro interno: 14-19mma

Nessun articolo precedente | PROSSIMO

+ Contattaci + Scarica il catalogo Video del prodotto

APPLICAZIONE ZONA

Siamo un azienda high-tech specializzata nella produzione e vendita di motoriduttori a corrente alternata (CA), piccoli motoriduttori, riduttori epicicloidali servo-specifici, motori a corrente continua brushless e brushless e altri prodotti.

Ordinamento logistico
Robot automatizzati
taglio laser
Gate di controllo degli accessi
Stazione di alimentazione fotovoltaica
Dispositivi medici
Agv

Descrizione del prodotto

I cambi della serie FL offrono soluzioni versatili per una vasta gamma di applicazioni industriali, con un design elicoidale, uscita della flangia rotonda e una vasta gamma di dimensioni da 60 a 220 mm. Questi cambi sono adatti per attività che richiedono trasmissione di potenza precisa ed efficiente in uno spazio compatto.

Una caratteristica notevole della serie FL è il diametro dell'albero di ingresso da 14-19 mm, che può ospitare diverse configurazioni del motore e ingressi di potenza. Questa adattabilità garantisce la compatibilità con una vasta gamma di tipi di motori, migliorando la versatilità dei cambi in diversi ambienti industriali.

Realizzati con materiali di alta qualità e produzione di precisione, la serie FL è resistente e funziona senza intoppi. Inoltre, il suo design compatto consente una facile installazione e integrazione nei sistemi esistenti, può adattarsi in modo flessibile a diversi requisiti di coppia e velocità. Utilizzati in sistemi di trasporto, miscelatori o altri macchinari, questi cambi offrono prestazioni affidabili.

FL-050			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Telaio misurare	Palcoscenico	Rapporto	Nominalee produzione coppia	Massimo produzione coppia	Emergenza fermare coppia	Nominal ingresso velocità	Massimo ingresso velocità	Consentito radialee carico	Consentito assiale carico
Telaio misurare	Palcoscenico	Rapporto	[NM"	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
050	1 Separare	3	6	12	30	4000	8000	240	270
		4	9	18	35	4000	8000	270	300
		5	9	18	35	4000	8000	290	330
		6	9	18	35	4000	8000	310	360
		7	9	18	35	4000	8000	320	380
		8	9	18	35	4000	8000	340	410
		9	6	12	30	4000	8000	350	430
		10	6	12	30	4000	8000	360	450
	2 Raddoppiare	15	6	12	30	4000	8000	410	540
		16	9	18	35	4000	8000	420	550
		20	9	18	35	4000	8000	460	610
		25	9	18	35	4000	8000	490	640
		28	9	18	35	4000	8000	510	640
		30	6	12	30	4000	8000	520	640
		35	9	18	35	4000	8000	550	640
		40	9	18	35	4000	8000	570	640
		45	6	12	30	4000	8000	600	640
		50	9	18	35	4000	8000	620	640
		60	9	18	35	4000	8000	660	640
		70	9	18	35	4000	8000	690	640
		80	9	18	35	4000	8000	710	640
		90	6	12	30	4000	8000	710	640
		100	6	12	30	4000	8000	710	640

FL-050			※ 8	※ 9	※ 10
Telaio misurare	Palcoscenico	Rapporto	Massimo radial carico	Massimo assiale carico	Peso	Momentoo Di inerzia (≤φ8)	Moment Di inerzia (≤φ14)
Telaio misurare	Palcoscenico	Rapporto	[N]	[N]	[kg]	[ kgcm² ]	[kgcm²]
050	1 Separare	3	710	640	0.7	0.053	0.091
		4	710	640		0.041	0.079
		5	710	640		0.036	0.074
		6	710	640		0.034	0.072
		7	710	640		0.032	0.071
		8	710	640		0.031	0.070
		9	710	640		0.031	0.069
		10	710	640		0.030	0.069
	2 Raddoppiare	15	710	640	0.8	0.035
		16	710	640		0.038
		20	710	640		0.034
		25	710	640		0.034
		28	710	640		0.038
		30	710	640		0.030
		35	710	640		0.034
		40	710	640		0.030
		45	710	640		0.034
		50	710	640		0.030
		60	710	640		0.030
		70	710	640		0.030	一
		80	710	640		0.030
		90	710	640		0.030	一
		100	710	640		0.030	一

1. Con la velocità di input nominale, la durata del servizio è di 20.000 ore.

2. La coppia massima quando si avvia e si ferma.

3. La coppia massima quando riceve shock (fino a 1.000 volte).

4. La velocità di input media massima.

5. La massima velocità di input momentanea.

6. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al centro dell'albero di uscita, al carico assiale 0)

7. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al cuscinetto lato uscita. Carico radiale 0)

8. Il carico radiale massimo che il riduttore può accettare.

9. Il carico assiale massimo può accettare il riduttore.

10. Il peso può variare leggermente da modello a modalità.

FL-070			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Telaio misurare	Palcoscenico	Rapporto	Nominalee produzione coppia	Massimo produzione coppia	Emergenza fermare coppia	Nominal ingresso velocità	Massimo ingresso velocità	Consentito radialee carico	Consentito assiale carico
			[NM]	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
070	1 Separare	3	18	35	80	3000	6000	430	310
		4	27	50	100	3000	6000	470	360
		5	27	50	100	3000	6000	510	390
		6	27	50	100	3000	6000	540	430
		7	27	50	100	3000	6000	570	460
		8	27	50	100	3000	6000	600	480
		9	18	35	80	3000	6000	620	510
		10	18	35	80	3000	6000	640	530
	2 Raddoppiare	15	18	35	80	3000	6000	740	630
		16	27	50	100	3000	6000	750	650
		20	27	50	100	3000	6000	810	720
		25	27	50	100	3000	6000	870	790
		28	27	50	100	3000	6000	910	830
		30	18	35	80	3000	6000	930	860
		35	27	50	100	3000	6000	980	920
		40	27	50	100	3000	6000	1000	970
		45	18	35	80	3000	6000	1100	1000
		50	27	50	100	3000	6000	1100	1100
		60	27	50	100	3000	6000	1200	1100
		70	27	50	100	3000	6000	1200	1100
		80	27	50	100	3000	6000	1200	1100
		90	18	35	80	3000	6000	1200	1100
		100	18	35	80	3000	6000	1200	1100

FL-070			※ 8	※ 9	※ 10
Telaio misurare	Palcoscenico	Rapporto	Massimo radial carico	Massimo assiale carico	Peso	Momentooo Di inerzia (≤φ8)	Moment Di inerzia (≤φ14)	Moment Di inerzia (≤φ19)
			[N]	[N]	[kg]	[kgcm²]	[kgcm²]	[kgcm²]
070	1 Separare	3	1200	1100	1.5	0.14	0.22	0.43
		4	1200	1100		0.095	0.17	0.38
		5	1200	1100		0.077	0.16	0.36
		6	1200	1100		0.068	0.15	0.36
		7	1200	1100		0.062	0.14	0.35
		8	1200	1100		0.059	0.14	0.35
		9	1200	1100		0.057	0.14	0.34
		10	1200	1100		0.056	0.14	0.34
	2 Raddoppiare	15	1200	1100	1.7	0.055	0.14
		16	1200	1100		0.057	0.14	一
		20	1200	1100		0.054	0.13
		25	1200	1100		0.053	0.13
		28	1200	1100		0.055	0.14
		30	1200	1100		0.049	0.13	一
		35	1200	1100		0.053	0.13	一
		40	1200	1100		0.049	0.13
		45	1200	1100		0.053	0.13
		50	1200	1100		0.049	0.13
		60	1200	1100		0.049	0.13	一
		70	1200	1100		0.049	0.13	一
		80	1200	1100		0.049	0.13
		90	1200	1100		0.049	0.13
		100	1200	1100		0.049	0.13

1. Con la velocità di input nominale, la durata del servizio è di 20.000 ore.

2. La coppia massima quando si avvia e si ferma.

3. La coppia massima quando riceve shock (fino a 1.000 volte).

4. La velocità di input media massima.

5. La massima velocità di input momentanea.

6. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al centro dell'albero di uscita, al carico assiale 0)

7. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al cuscinetto lato uscita. Carico radiale 0)

8. Il carico radiale massimo che il riduttore può accettare.

9. Il carico assiale massimo può accettare il riduttore.

10. Il peso può variare leggermente da modello a modalità.

FL-090			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Telaio misurare	Palcoscenico	Rapporto	Nominalee produzione coppia	Massimo produzione coppia	Emergenza fermare coppia	Nominal ingresso velocità	Massimo ingresso velocità	Consentito radialee carico	Consentito assiale carico
Telaio misurare	Palcoscenico	Rapporto	[NM"	[NM"	[NM"	[ RPM"	[RPM]	[N]	[N]
090	1 Separare	3	50	80	200	3000	6000	810	930
		4	75	125	250	3000	6000	890	1100
		5	75	125	250	3000	6000	960	1200
		6	75	125	250	3000	6000	1000	1300
		7	75	125	250	3000	6000	1100	1300
		8	75	125	250	3000	6000	1100	1400
		9	50	80	200	3000	6000	1200	1500
		10	50	80	200	3000	6000	1200	1600
	2 Raddoppiare	15	50	80	200	3000	6000	1400	1900
		16	75	125	250	3000	6000	1400	1900
		20	75	125	250	3000	6000	1500	2100
		25	75	125	250	3000	6000	1600	2200
		28	75	125	250	3000	6000	1700	2200
		30	50	80	200	3000	6000	1700	2200
		35	75	125	250	3000	6000	1800	2200
		40	75	125	250	3000	6000	1900	2200
		45	50	80	200	3000	6000	2000	2200
		50	75	125	250	3000	6000	2100	2200
		60	75	125	250	3000	6000	2200	2200
		70	75	125	250	3000	6000	2300	2200
		80	75	125	250	3000	6000	2400	2200
		90	50	80	200	3000	6000	2400	2200
		100	50	80	200	3000	6000	2400	2200

FL-090			※ 8	※ 9	※ 10
Telaio misurare	Palcoscenico	Rapporto	Massimo radial carico	Massimo assiale carico	Peso	Momentoooo Di inerzia (≤φ8)	Moment Di inerzia (≤φ14)	Moment Di inerzia (≤φ19)	Moment Di inerzia (≤φ28)
			[N]	[N]	[kg]	[kgcm² ]	[kgcm² ]	[kgcm² ]	[ kgcm² ]
090	1 Separare	3	2400	2200	3.5		0.72	1.2	3.2
		4	2400	2200		一	0.49	0.95	3.0
		5	2400	2200			0.40	0.86	2.9
		6	2400	2200		一	0.36	0.82	2.8
		7	2400	2200			0.32	0.79	2.8
		8	2400	2200		一	0.31	0.77	2.8
		9	2400	2200		一	0.29	0.76	2.8
		10	2400	2200			0.29	0.75	2.8
	2 段 Raddoppiare	15	2400	2200	4	0.13	0.28	0.72
		16	2400	2200		0.15	0.30	0.74
		20	2400	2200		0.13	0.28	0.72
		25	2400	2200		0.12	0.28	0.71	一
		28	2400	2200		0.14	0.29	0.73
		30	2400	2200		0.10	0.25	0.70	一
		35	2400	2200		0.12	0.27	0.71
		40	2400	2200		0.099	0.25	0.70
		45	2400	2200		0.12	0.27	0.71
		50	2400	2200		0.098	0.25	0.69
		60	2400	2200		0.098	0.25	0.69	一
		70	2400	2200		0.097	0.25	0.69	一
		80	2400	2200		0.097	0.25	0.69
		90	2400	2200		0.097	0.25	0.69	一
		100	2400	2200		0.097	0.25	0.69	一

1. Con la velocità di input nominale, la durata del servizio è di 20.000 ore.

2. La coppia massima quando si avvia e si ferma.

3. La coppia massima quando riceve shock (fino a 1.000 volte).

4. La velocità di input media massima.

5. La massima velocità di input momentanea.

6. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al centro dell'albero di uscita, al carico assiale 0)

7. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al cuscinetto lato uscita. Carico radiale 0)

8. Il carico radiale massimo che il riduttore può accettare.

9. Il carico assiale massimo può accettare il riduttore.

10. Il peso può variare leggermente da modello a modalità.

FL-0120			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Telaio misurare	Palcoscenico	Rapporto	Nominalee coppia di produzione	Massimo output coppia	Emergenza fermare coppia	Nominal ingresso velocità	Massimo ingresso velocità	Consentito radialee carico	Consentito assiale carico
Telaio misurare	Palcoscenico	Rapporto	[NM"	[NM"	[NM]	[ RPM]	[RPM]	[N]	[N]
120	1 Separare	3	120	225	500	3000	6000	1300	1500
		4	120	330	625	3000	6000	1500	1700
		5	180	330	625	3000	6000	1600	1900
		6	180	330	625	3000	6000	1700	2000
		7	180	330	625	3000	6000	1800	2100
		8	180	330	625	3000	6000	1900	2300
		9	120	225	500	3000	6000	1900	2400
		10	120	225	500	3000	6000	2000	2500
	2 Raddoppiare	15	120	225	500	3000	6000	2300	3000
		16	180	330	625	3000	6000	2300	3100
		20	180	330	625	3000	6000	2500	3400
		25	180	330	625	3000	6000	2700	3700
		28	180	330	625	3000	6000	2800	3900
		30	120	225	500	3000	6000	2900	3900
		35	180	330	625	3000	6000	3000	3900
		40	180	330	625	3000	6000	3200	3900
		45	120	225	500	3000	6000	3300	3900
		50	180	330	625	3000	6000	3400	3900
		60	180	330	625	3000	6000	3600	3900
		70	180	330	625	3000	6000	3800	3900
		80	180	330	625	3000	6000	4000	3900
		90	120	225	500	3000	6000	4200	3900
		100	120	225	500	3000	6000	4300	3900

FL-0120			※ 8	※ 9	※ 9
Telaio misurare	Palcoscenico	Rapporto	Massimo radial carico	Massimo assiale carico	Peso	Momentoooo Di inerzia (≤φ14)	Moment Di inerzia (≤φ19)	Moment Di inerzia (≤φ28)	Moment Di inerzia (≤φ38)
			[N]	[N]	[kg]	[kgcm²]	[ kgcm² ]	[kgcm² ]	[kgcm²]
120	1 Separare	3	4300	3900	7.8	一	3.3	5.3	13
		4	4300	3900			2.0	4.1	12
		5	4300	3900			1.6	3.6	11
		6	4300	3900			1.3	3.3	11
		7	4300	3900		一	1.1	3.2	11
		8	4300	3900		一	1.0	3.1	11
		9	4300	3900		一	0.98	3.0	11
		10	4300	3900			0.95	3.0	11
	2 Raddoppiare	15	4300	3900	8.7	0.43	0.86	2.8
		16	4300	3900		0.48	0.92	2.9
		20	4300	3900		0.40	0.83	2.8	一
		25	4300	3900		0.38	0.82	2.8
		28	4300	3900		0.44	0.88	2.8	一
		30	4300	3900		0.29	0.74	2.7
		35	4300	3900		0.37	0.81	2.7	一
		40	4300	3900		0.28	0.73	2.7
		45	4300	3900		0.37	0.80	2.7
		50	4300	3900		0.28	0.73	2.7	一
		60	4300	3900		0.28	0.73	2.7	一
		70	4300	3900		0.28	0.73	2.7	一
		80	4300	3900		0.28	0.73	2.7	一
		90	4300	3900		0.27	0.73	2.7	一
		100	4300	3900		0.27	0.73	2.7	一

1. Con la velocità di input nominale, la durata del servizio è di 20.000 ore.

2. La coppia massima quando si avvia e si ferma.

3. La coppia massima quando riceve shock (fino a 1.000 volte).

4. La velocità di input media massima.

5. La massima velocità di input momentanea.

6. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al centro dell'albero di uscita, al carico assiale 0)

7. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al cuscinetto lato uscita. Carico radiale 0)

8. Il carico radiale massimo che il riduttore può accettare.

9. Il carico assiale massimo può accettare il riduttore.

10. Il peso può variare leggermente da modello a modalità.

FL-155			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Telaio misurare	Palcoscenico	Rapporto	Nominalee produzione coppia	Massimo produzione coppia	Emergenza fermare coppia	Nominal ingresso velocità	Massimo ingresso velocità	Consentito radialee carico	Consentito assiale carico
Telaio misurare	Palcoscenico	Rapporto	[NM"	[NM"	[NM"	[RPM]	[RPM]	[N]	[N]
155	1 Separare	3	240	470	1000	2000	4000	3200	2400
		4	240	700	1250	2000	4000	3500	2700
		5	360	700	1250	2000	4000	3800	3000
		6	360	700	1250	2000	4000	4000	3300
		7	360	700	1250	2000	4000	4200	3500
		8	360	700	1250	2000	4000	4400	3700
		9	240	470	1000	2000	4000	4600	3900
		10	240	470	1000	2000	4000	4700	4100
	2 Raddoppiare	15	240	470	1000	2000	4000	5400	4900
		16	360	700	1250	2000	4000	5500	5000
		20	360	700	1250	2000	4000	6000	5500
		25	360	700	1250	2000	4000	6400	6100
		28	360	700	1250	2000	4000	6700	6400
		30	240	470	1000	2000	4000	6800	6600
		35	360	700	1250	2000	4000	7200	7000
		40	360	700	1250	2000	4000	7500	7500
		45	240	470	1000	2000	4000	7800	7900
		50	360	700	1250	2000	4000	8100	8200
		60	360	700	1250	2000	4000	8600	8200
		70	360	700	1250	2000	4000	9100	8200
		80	360	700	1250	2000	4000	9100	8200
		90	240	470	1000	2000	4000	9100	8200
		100	240	470	1000	2000	4000	9100	8200

FL-155			※ 8	※ 9	※ 10
Telaio misurare	Palcoscenico	Rapporto	Massimo radial carico	Massimo assiale carico	Peso	Momentoooo Di inerzia (≤φ19)	Moment Di inerzia (≤φ28)	Moment Di inerzia (≤φ38)	Moment Di inerzia (≤φ48)
			[N]	[N]	[kg]	[ kgcm² ]	[kgcm² ]	[kgcm²]	[kgcm² ]
155	1 Separare	3	9100	8200	16	一	12	20	42
		4	9100	8200			7.5	15	37
		5	9100	8200			5.8	14	36
		6	9100	8200			4.9	13	35
		7	9100	8200			4.1	12	34
		8	9100	8200		一	3.8	12	34
		9	9100	8200		一	3.6	11	34
		10	9100	8200			3.5	11	34
	2 Raddoppiare	15	9100	8200	18	1.3	3.2	11
		16	9100	8200		1.5	3.5	11	一
		20	9100	8200		1.2	3.1	11	一
		25	9100	8200		1.1	3.1	11	一
		28	9100	8200		1.4	3.3	11	一
		30	9100	8200		0.85	2.8	10
		35	9100	8200		1.1	3.1	11	一
		40	9100	8200		0.83	2.8	10
		45	9100	8200		1.1	3.0	11	一
		50	9100	8200		0.81	2.8	10	一
		60	9100	8200		0.81	2.8	10	一
		70	9100	8200		0.80	2.8	10
		80	9100	8200		0.80	2.8	10	一
		90	9100	8200		0.80	2.8	10	一
		100	9100	8200		0.80	2.8	10	一

1. Con la velocità di input nominale, la durata del servizio è di 20.000 ore.

2. La coppia massima quando si avvia e si ferma.

3. La coppia massima quando riceve shock (fino a 1.000 volte).

4. La velocità di input media massima.

5. La massima velocità di input momentanea.

6. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al centro dell'albero di uscita, al carico assiale 0)

7. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al cuscinetto lato uscita. Carico radiale 0)

8. Il carico radiale massimo che il riduttore può accettare.

9. Il carico assiale massimo può accettare il riduttore.

10. Il peso può variare leggermente da modello a modalità.

FL-205			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Telaio misurare	Palcoscenico	Rapporto	Nominalee produzione coppia	Massimo produzione coppia	Emergenza fermare coppia	Nominal ingresso velocità	Massimo ingresso velocità	Consentito radialee carico	Consentito assiale carico
Telaio misurare	Palcoscenico	Rapporto	[NM"	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
205	1 Separare	3	500	970	2200	1500	3000	5600	4300
		4	750	1400	2750	1500	3000	6200	4900
		5	750	1400	2750	1500	3000	6700	5400
		6	750	1400	2750	1500	3000	7100	5800
		7	750	1400	2750	1500	3000	7400	6300
		8	750	1400	2750	1500	3000	7800	6600
		9	500	970	2200	1500	3000	8100	7000
		10	500	970	2200	1500	3000	8400	7300
	2 Raddoppiare	15	500	970	2200	1500	3000	9600	8700
		16	750	1400	2750	1500	3000	9800	8900
		20	750	1400	2750	1500	3000	11000	9900
		25	750	1400	2750	1500	3000	11000	11000
		28	750	1400	2750	1500	3000	12000	11000
		30	500	970	2200	1500	3000	12000	12000
		35	750	1400	2750	1500	3000	13000	13000
		40	750	1400	2750	1500	3000	13000	13000
		45	500	970	2200	1500	3000	14000	14000
		50	750	1400	2750	1500	3000	14000	14000
		60	750	1400	2750	1500	3000	15000	14000
		70	750	1400	2750	1500	3000	15000	14000
		80	750	1400	2750	1500	3000	15000	14000
		90	500	970	2200	1500	3000	15000	14000
		100	500	970	2200	1500	3000	15000	14000

FL-205			※ 8	※ 9	※ 9
Telaio misurare	Palcoscenico	Rapporto	Massimo radial carico	Massimo assiale carico	Peso	Momentoooo Di inerzia (≤φ28)	Moment Di inerzia (≤φ38)	Moment Di inerzia (≤φ48)	Moment Ofinertia (≤φ65)
			[N]	[N]	[kg]	[kgcm²]	[kgcm²]	[kgcm²]	[kgcm² ]
205	1 Separare	3	15000	14000	39	一	44	66	130
		4	15000	14000			28	50	110
		5	15000	14000			22	44	100
		6	15000	14000			18	41	100
		7	15000	14000		一	16	38	99
		8	15000	14000			15	37	97
		9	15000	14000			14	36	97
		10	15000	14000			14	36	96
	2 Raddoppiare	15	15000	14000	40	4.7	12	34
		16	15000	14000		5.4	13	35	一
		20	15000	14000		4.4	12	34	一
		25	15000	14000		4.2	12	34
		28	15000	14000		4.9	13	35
		30	15000	14000		3.2	11	33
		35	15000	14000		4.1	12	34
		40	15000	14000		3.2	11	33
		45	15000	14000		4.0	12	34	一
		50	15000	14000		3.1	11	33
		60	15000	14000		3.1	11	33
		70	15000	14000		3.1	11	33
		80	15000	14000		3.1	11	33	一
		90	15000	14000		3.1	11	33	一
		100	15000	14000		3.1	11	33	一

1. Con la velocità di input nominale, la durata del servizio è di 20.000 ore.

2. La coppia massima quando si avvia e si ferma.

3. La coppia massima quando riceve shock (fino a 1.000 volte).

4. La velocità di input media massima.

5. La massima velocità di input momentanea.

6. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al centro dell'albero di uscita, al carico assiale 0)

7. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al cuscinetto lato uscita. Carico radiale 0)

8. Il carico radiale massimo che il riduttore può accettare.

9. Il carico assiale massimo può accettare il riduttore.

10. Il peso può variare leggermente da modello a modalità.

FL-235			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Telaio misurare	Palcoscenico	Rapporto	Nominalee produzione coppia	Massimo produzione coppia	Emergenza fermare coppia	Nominal ingresso velocità	Massimo ingresso velocità	Consentito radialee carico	Consentito assiale carico
Telaio misurare	Palcoscenico	Rapporto	[NM"	[NM"	[NM"	[RPM]	[RPM]	[N]	[N]
235	1 Separare	3	1000	1600	4000	1000	2000	5800	6400
		4	1500	2300	5000	1000	2000	6400	7200
		5	1500	2300	5000	1000	2000	6900	7900
		6	1500	2300	5000	1000	2000	7300	8600
		7	1500	2300	5000	1000	2000	7700	9200
		8	1500	2200	5000	1000	2000	8000	9700
		9	1000	1900	4000	1000	2000	8400	10000
		10	1000	1600	4000	1000	2000	8700	11000
	2 Raddoppiare	15	1000	1600	4000	1000	2000	9900	13000
		16	1500	2300	5000	1000	2000	10000	13000
		20	1500	2300	5000	1000	2000	11000	14000
		25	1500	2300	5000	1000	2000	12000	14000
		28	1500	2300	5000	1000	2000	12000	14000
		30	1000	1600	4000	1000	2000	13000	14000
		35	1500	2300	5000	1000	2000	13000	14000
		40	1500	2300	5000	1000	2000	14000	14000
		45	1000	1300	4000	1000	2000	14000	14000
		50	1500	2300	5000	1000	2000	15000	14000
		60	1500	2300	5000	1000	2000	15000	14000
		70	1500	2300	5000	1000	2000	15000	14000
		80	1500	1800	5000	1000	2000	15000	14000
		90	1000	1300	4000	1000	2000	15000	14000
		100	1000	1200	4000	1000	2000	15000	14000

FL-235			※ 8	※ 9	※ 10
Telaio misurare	Palcoscenico	Rapporto	Massimo radial carico	Massimo assiale carico	Peso	Momentooo Di inerzia (≤φ38)	Moment Di inerzia (≤φ48)	Moment Di inerzia (≤φ65)
			[N]	[N]	[kg]	[kgcm² ]	[kgcm² ]	[kgcm² ]
235	1 Separare	3	15000	14000	55	一	90	150
		4	15000	14000		一	62	120
		5	15000	14000			52	110
		6	15000	14000			47	110
		7	15000	14000		一	42	100
		8	15000	14000			40	100
		9	15000	14000		一	39	99
		10	15000	14000			38	98
	2 Raddoppiare	15	15000	14000	57	14	36
		16	15000	14000		16	37
		20	15000	14000		14	35
		25	15000	14000		14	35	一
		28	15000	14000		15	36	一
		30	15000	14000		12	34
		35	15000	14000		13	35
		40	15000	14000		12	33
		45	15000	14000		13	35	一
		50	15000	14000		12	33
		60	15000	14000		12	33
		70	15000	14000		12	33
		80	15000	14000		12	33
		90	15000	14000		12	33
		100	15000	14000		12	33	一

1. Con la velocità di input nominale, la durata del servizio è di 20.000 ore.

2. La coppia massima quando si avvia e si ferma.

3. La coppia massima quando riceve shock (fino a 1.000 volte).

4. La velocità di input media massima.

5. La massima velocità di input momentanea.

6. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al centro dell'albero di uscita, al carico assiale 0)

7. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al cuscinetto lato uscita. Carico radiale 0)

8. Il carico radiale massimo che il riduttore può accettare.

9. Il carico assiale massimo può accettare il riduttore.

10. Il peso può variare leggermente da modello a modalità.

+ Comprendere i parametri dettagliati del prodotto

Contattaci

Chi siamo

Zhejiang Saiya Intelligent Manufacturing Co., Ltd.

Zhejiang Saiya Intelligent Manufacturing Co., Ltd. Fondata nel 2009, con 15 anni di esperienza nel settore, è un impresa high-tech specializzata nella produzione e vendita di micro motoriduttori AC, piccoli motoriduttori AC, motoriduttori DC a spazzole, motoriduttori DC brushless BLDC, riduttori epicicloidali di precisione e rulli motore... ecc. Siamo Cina all ingrosso Serie FL 60 90 115 142 180 220 cambio planetario elicoidale Fornitori E OEM/ODM Serie FL 60 90 115 142 180 220 cambio planetario elicoidale Produttori, motori e i riduttori Saiya sono ampiamente utilizzati in robot industriali, logistica intelligente, macchine per nuove energie, robot AGV e altri settori avanzati. Inoltre, svolgono ruoli critici nell industria alimentare, del confezionamento, tessile, elettronica, apparecchiature mediche e macchinari specializzati, offrendo soluzioni convenienti e differenziate per diversi settori. Per migliorare i nostri vantaggi in termini di differenziazione ed economicità, disponiamo di una nostra società commerciale, Hangzhou Saiya Transmission Equipment Co., LTD, con sede a Hangzhou, Zhejiang, vicino ai porti di Shanghai e Ningbo, che gestisce il mercato nazionale ed estero. Grazie alla vendita e alla distribuzione diretta, garantiamo una distribuzione globale e un assistenza clienti completa, offrendo soluzioni di alta qualità, economiche e affidabili a tutti i nostri clienti.

Cultura aziendale

Autentico Affidabile
La qualità si distingue naturalmente.

Valori fondamentali: Sviluppare se stessi e prendersi cura degli altri.

Visione:Diventa un esperto di servizi nel campo della trasmissione intelligente.

La nostra missione:Fornire servizi di alta qualità e creare valore per i clienti.

Filosofia del servizio:Perseguire la felicità materiale e spirituale di tutti i dipendenti e contribuire al progresso e allo sviluppo della società umana.

2009
Stabilimento
80+
Personale
5+
Linea di produzione

Notizia

Reduttore armonico: una stella splendente nel campo della trasmissione di precisione
08 Jun, 2025
Nella fase di precisione dell'industria e della tecnologia moderna, il Reduttore armonico è come una stella splendente. Con il suo design unico e le prestazioni eccellenti, è diventato ...
PER SAPERNE DI PIÙ
Core di trasmissione di precisione: analisi completa del cambio planetario
01 Jun, 2025
Nei moderni sistemi di trasmissione industriale e ad alta precisione, il cambio planetario è diventato un componente chiave di molte apparecchiature meccaniche a causa della sua struttura compatta,...
PER SAPERNE DI PIÙ
Motori a marcia DC senza pennello: una combinazione di alta efficienza e controllo preciso
22 May, 2025
Con lo sviluppo della moderna tecnologia di ingegneria e automazione, i motori a marcia DC senza spazzole sono diventati una delle tecnologie chiave in molti campi di applicazione. In automazione i...
PER SAPERNE DI PIÙ

DATI DI CONTATTO

Tel.: 0086-0571-86951513/86951543
Fax: 0086-571-86040769
E-mail: [email protected] / [email protected] / [email protected]
Ufficio: Hangzhou Saiya Transmisson Equipment Co.,Ltd
Indirizzo dell ufficio: Sala 2201, Wanyin Building, Hangzhou City, Provincia di Zhejiang
Fabbrica: Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Indirizzo della fabbrica: No.35 Building, Zhongnan High-Tech Yunhe Zhigu Industrial Park, Xinan Town, Deqing County, Huzhou City, Zhejiang, Cina

Industria delle applicazioni

Menu web

Ricerca del prodotto

Lingua

Condividere

Menu di uscita

Cambio planetario elicoidale Fornitori

Serie FL 60 90 115 142 180 220 cambio planetario elicoidale

Descrizione del prodotto

1. Con la velocità di input nominale, la durata del servizio è di 20.000 ore.

2. La coppia massima quando si avvia e si ferma.

3. La coppia massima quando riceve shock (fino a 1.000 volte).

4. La velocità di input media massima.

5. La massima velocità di input momentanea.

6. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al centro dell'albero di uscita, al carico assiale 0)

7. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al cuscinetto lato uscita. Carico radiale 0)

8. Il carico radiale massimo che il riduttore può accettare.

9. Il carico assiale massimo può accettare il riduttore.

10. Il peso può variare leggermente da modello a modalità.

1. Con la velocità di input nominale, la durata del servizio è di 20.000 ore.

2. La coppia massima quando si avvia e si ferma.

3. La coppia massima quando riceve shock (fino a 1.000 volte).

4. La velocità di input media massima.

5. La massima velocità di input momentanea.

6. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al centro dell'albero di uscita, al carico assiale 0)

7. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al cuscinetto lato uscita. Carico radiale 0)

8. Il carico radiale massimo che il riduttore può accettare.

9. Il carico assiale massimo può accettare il riduttore.

10. Il peso può variare leggermente da modello a modalità.

1. Con la velocità di input nominale, la durata del servizio è di 20.000 ore.

2. La coppia massima quando si avvia e si ferma.

3. La coppia massima quando riceve shock (fino a 1.000 volte).

4. La velocità di input media massima.

5. La massima velocità di input momentanea.

6. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al centro dell'albero di uscita, al carico assiale 0)

7. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al cuscinetto lato uscita. Carico radiale 0)

8. Il carico radiale massimo che il riduttore può accettare.

9. Il carico assiale massimo può accettare il riduttore.

10. Il peso può variare leggermente da modello a modalità.

1. Con la velocità di input nominale, la durata del servizio è di 20.000 ore.

2. La coppia massima quando si avvia e si ferma.

3. La coppia massima quando riceve shock (fino a 1.000 volte).

4. La velocità di input media massima.

5. La massima velocità di input momentanea.

6. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al centro dell'albero di uscita, al carico assiale 0)

7. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al cuscinetto lato uscita. Carico radiale 0)

8. Il carico radiale massimo che il riduttore può accettare.

9. Il carico assiale massimo può accettare il riduttore.

10. Il peso può variare leggermente da modello a modalità.

1. Con la velocità di input nominale, la durata del servizio è di 20.000 ore.

2. La coppia massima quando si avvia e si ferma.

3. La coppia massima quando riceve shock (fino a 1.000 volte).

4. La velocità di input media massima.

5. La massima velocità di input momentanea.

6. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al centro dell'albero di uscita, al carico assiale 0)

7. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al cuscinetto lato uscita. Carico radiale 0)

8. Il carico radiale massimo che il riduttore può accettare.

9. Il carico assiale massimo può accettare il riduttore.

10. Il peso può variare leggermente da modello a modalità.

1. Con la velocità di input nominale, la durata del servizio è di 20.000 ore.

2. La coppia massima quando si avvia e si ferma.

3. La coppia massima quando riceve shock (fino a 1.000 volte).

4. La velocità di input media massima.

5. La massima velocità di input momentanea.

6. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al centro dell'albero di uscita, al carico assiale 0)

7. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al cuscinetto lato uscita. Carico radiale 0)

8. Il carico radiale massimo che il riduttore può accettare.

9. Il carico assiale massimo può accettare il riduttore.

10. Il peso può variare leggermente da modello a modalità.

1. Con la velocità di input nominale, la durata del servizio è di 20.000 ore.

2. La coppia massima quando si avvia e si ferma.

3. La coppia massima quando riceve shock (fino a 1.000 volte).

4. La velocità di input media massima.

5. La massima velocità di input momentanea.

6. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al centro dell'albero di uscita, al carico assiale 0)

7. Con questo carico e la velocità di input nominale, la durata di servizio sarà di 20.000 ore. (Applicato al cuscinetto lato uscita. Carico radiale 0)

8. Il carico radiale massimo che il riduttore può accettare.

9. Il carico assiale massimo può accettare il riduttore.

10. Il peso può variare leggermente da modello a modalità.

Cultura aziendale

Autentico Affidabile
La qualità si distingue naturalmente.

Se sei interessato
Nei nostri prodotti,
Per favore consultateci
